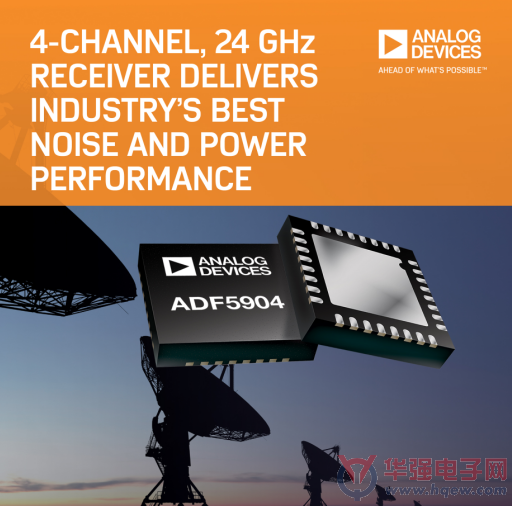

ADI推出四通道24 GHz接收机下变频器 ADF5904
来源:华强电子网 作者:------ 时间:2015-05-21 14:06
Analog Devices, Inc.近日推出一款高度集成的四通道、24 GHz接收机下变频器MMIC ADF5904,具有业界最佳的低噪声性能、高线性度和低功耗性能组合。ADF5904集成式多通道接收机下变频器具有10 dB噪声系数,优于竞争型器件3 dB,而功耗低50%,采用高性价比小型5 × 5 mm LFCSP塑料封装。该器件的四个片内接收通道采用简单的单端连接与四个独立天线相连,从而简化了射频传输线设计和PCB布局布线,同时缩小了电路板尺寸。该接收机下变频器可同时直接处理四个接收信号,以产生高质量、高幅度基带信号,从而轻松连接ADI的四通道模数转换器。ADF5904还集成了一个温度传感器,无需分立式检测元件,因此系统组装和测试期间无需花费额外时间和资源进行校准。
ADF5904针对采用数字波束成形的多通道接收机高频应用设计;如汽车ADAS、微波雷达传感器和工业雷达系统,在这些应用中,能效正在成为越来越重要的系统级设计考虑因素。ADF5904 24 GHz接收机具有同类一流的接收灵敏度,相比竞争型射频技术整体功耗更低,因而适合此类应用以及其他传感器应用。
ADF5904接收机下变频器关键特性
· 4个接收通道
· Rx通道增益:22dB
· 噪声系数:10 dB
· P1db:-10 dBm
· 功耗:0.5mW(全部四个通道上电)
· LO输入范围:-8 dBm至+5 dBm
· Rx至IF隔离:30 dB
· RF信号带宽:250 MHz
· 模拟输出时的片内温度传感器: ±5°
报价与供货
