编码器是将物理信号编制、转换为可以通讯、传输和存储的信号的一种设备。下面小编给大家介绍几种常见的编码器接线方法

5根线的编码器接线方法：

1、程序用的是单向计数器接DC24V电源和一个A即可；

2、 如果用的是双向计数器接DC24V电源和A ，B 即可。 需要注意的是 A，B需接到PLC的有高速计数功能的输入点上；

3、三芯是接+，-，A相，按编码器说明书对照接。

5根线的分别是A/B/Z，加两根电源线；5根的是增量省线式的编码器电缆，包含共地传输的正交编码、电机零点和电源线，扇区霍尔信号与ABZ共用，上电时短时被UVW占用；5根程序处理稍差，启动时要控制编码器电源，电缆芯数比多线式少。

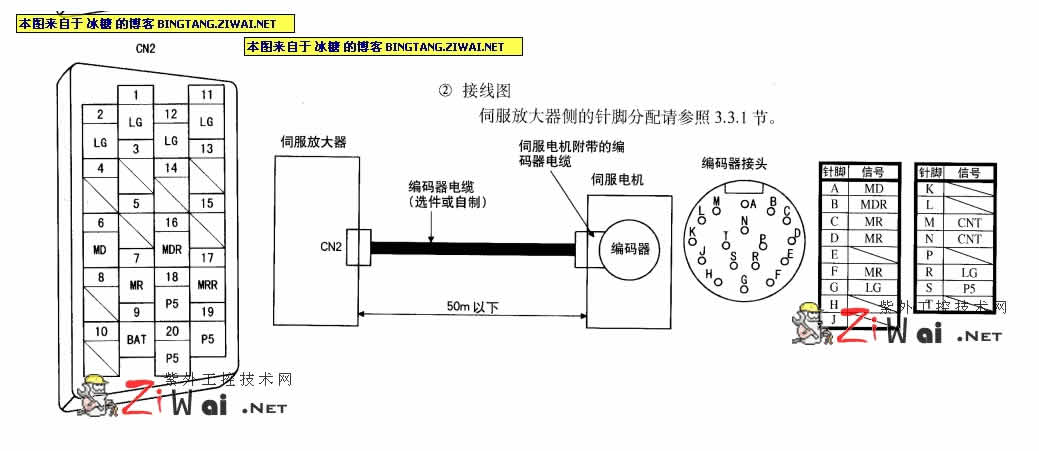

伺服编码器接线图

光电编码器接线图

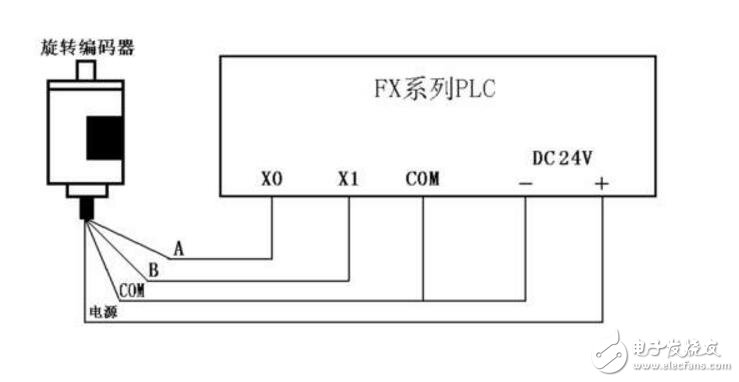

编码器与plc接线图
