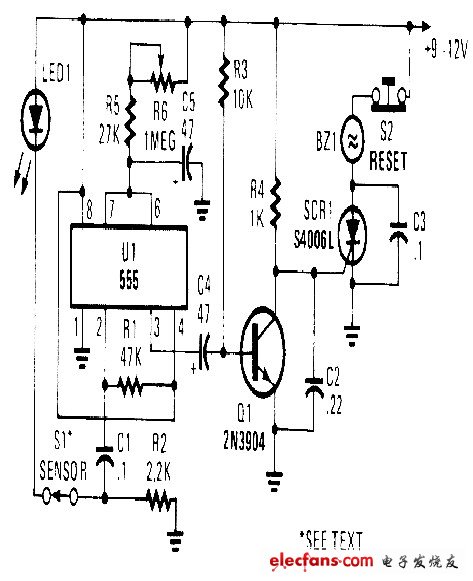

555构成的警报器电路
定时器(U1)执行双重任务;控制报警触发电路和输入延迟电路。在该电路中，通过第2管脚使R1触发U1，保持高电位。一个常闭合传感器开关S1，在R2和C1的结点处提供一个正极电压，LED1点亮。当S1打开时，C1的两端呈高电位，不充电。555构成的警报器电路:
