单结晶体管工作性能速测电路图
来源：电子发烧友 作者：华强电子网 时间：2019-01-21 14:43

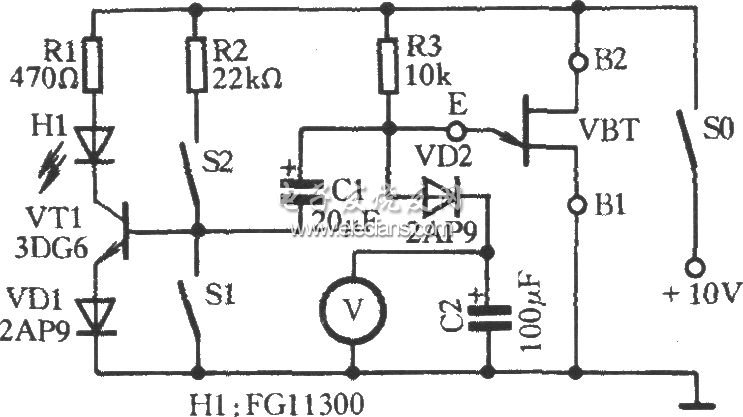

被测单结晶体管VBT(设：BT33)与R3、C2组成张弛振荡器。VBT在导通时，三极管VT1通过偏置电阻R2获得偏置电流(此时S1断开，S2闭合)，发光二极管H1发光。 如果被测单结晶体管VBT是好的，电容C1就会周而复始地充电放电，H1就会明暗交替地闪光。若是H1一直亮着，可将VBT的B1、B2脚调换检测(这样也便于正确区分出Bl、B2管脚)，要不然则此单节晶体管是坏管。单结晶体管工作性能速测电路图：
