光束阻断报警电路原理图
来源：电子发烧友 作者：华强电子网 时间：2019-01-21 14:46

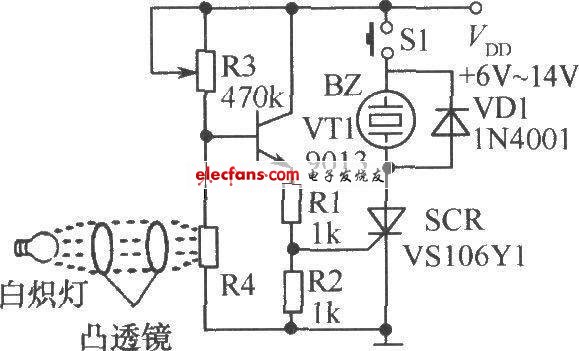

工作原理：图中光敏电阻R4被照射时，阻值较小，因此三极管VT1及单向晶闸管SCR均截止；当光束被阻断时，VT1的基极电压上升，VT1、SCR导通，蜂鸣器BZ得电发声报警。S1为复位开关。按下S1后，电路停止报警。光束阻断报警电路如下图所示：
