电风扇加装阵风控制器电路图

电风扇加装阵风控制器电路图

该电路中IC，R1，RP及C1等元件组成一个无稳态电路，其输出端3脚的高低电平转换时间由RP及C1的充放电时间决定。合上开关S，220V交流电经C5和R3降压及VD2，VD3，VD4，C4整流滤波后得到一稳定在12V左右的电压，提供给IC集成电路。当IC的3脚输出呈低电平时，K断开，触点K-1常闭点闭合。风扇电机得电运转，随后，3脚又输出高电平，此时，K吸合；其常闭触点K-1断开，风扇电机失电减速。调整电位器RP则可令风扇吹出时大时小的自然风。

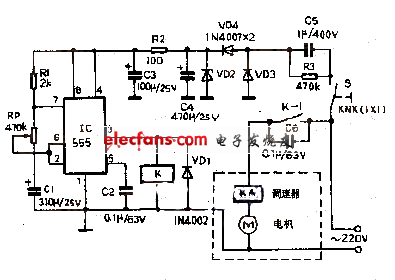

如图为电风扇加装阵风控制器电路图:

                                          电风扇加装阵风控制器电路
