迟滞比较器电路图与传输特性

来源:电子发烧友 作者:华强电子网 时间:2019-01-21 14:47

该比较器是一个具有迟滞回环传输特性的比较器。由于正反馈作用,这种比较器的门限电压是随输出电压V0的变化而变化。在实际电路中为了满足负载的需要,通常在集成运放的输出端加稳压管限幅电路,从而获得合适的Voh和Vol。迟滞比较器的电路图如下图所示。

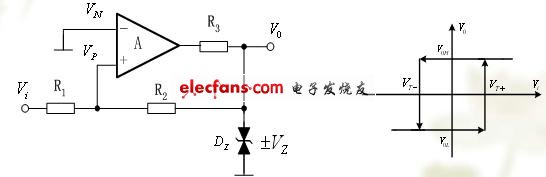

迟滞比较器及电压传输特性
由上图可知 :

电路翻转时:
