基于CD4013的红外线遥控开关电路

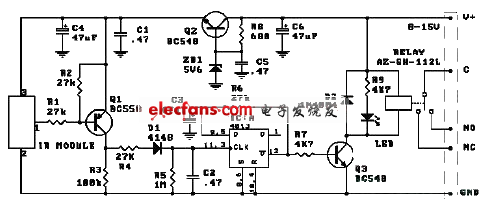

电路的核心是由CD4013组成的双稳态电路，当红外线接收头接到一次红外线信号时，双稳态电路就翻转一次，相应的Q3就会驱动继电器吸合或者释放，最终完成负载电路的接通或断开。
