基于1N4001芯片的稳压器电路

基于1N4001芯片的稳压器电路

1N4001:最大平均正向电流(A):1,峰值反向电压VRRM(V):50,最大全周期正向压降VFM(V):1.100,最大非重复浪涌电流IFSM(A):30,最大反向电流IR(mA):0.010,封装/温度(℃):DO41/-65~175。
9014三极管参数：集电极最大耗散功率PCM＝0.4W（Tamb=25℃），集电极最大允许电流ICM=0.1A，集电极基极击穿电压BVCBO=50V，集电极发射极击穿电压BVCEO=45V，发射极基极击穿电压BVEBO=5V，集电极发射极饱和压降VCE(sat)=0.3V (IC=100mA; IB=5mA)，基极发射极饱和压降VBE(sat)=1V (IC=100mA; IB=5mA)，特征频率fT=150MHz，HFE：A=60~150; B=100~300; C=200~600; D=400~1000。

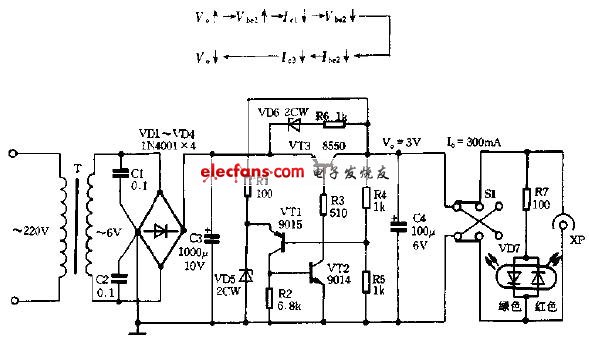

基于1N4001芯片的稳压器电路如下所示：
