基于三种音调的通断控制开关电路

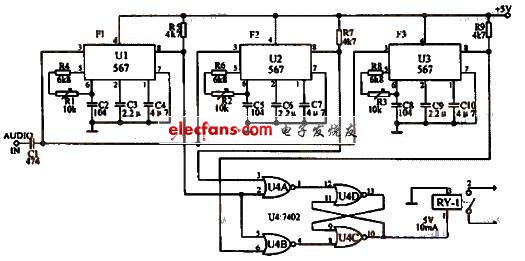

如图为利用三种音调的通断控制开关电路。该电路用于对按键电话的两个拨号音进行译解，使从电话线上送来的遥控信号可以使继电器吸合或释放。三个567音调译码器和7402四门经过适当连接后，可以识别按键电话键盘某一行或某一列上的任何两个按键所产生的音调。例如按键有产生941Hz和1209Hz，那么，电话可连接成在查到这两个频率时继电器吸合。同样，按#键会产生941Hz和1477Hz；可用它来使继电器释放。
利用三种音调的通断控制开关电路
如图为利用三种音调的通断控制开关电路。该电路用于对按键电话的两个拨号音进行译解，使从电话线上送来的遥控信号可以使继电器吸合或释放。三个567音调译码器和7402四门经过适当连接后，可以识别按键电话键盘某一行或某一列上的任何两个按键所产生的音调。例如按键有产生941Hz和1209Hz，那么，电话可连接成在查到这两个频率时继电器吸合。同样，按#键会产生941Hz和1477Hz；可用它来使继电器释放。
利用三种音调的通断控制开关电路
