分析电动车喇叭接线图
来源：电子发烧友 作者：华强电子网 时间：2019-01-21 14:48
电子发烧友为大家提供了电动车喇叭接线图，图中有对线路图的部分分析，希望对您有所帮助：

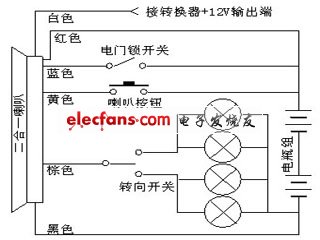

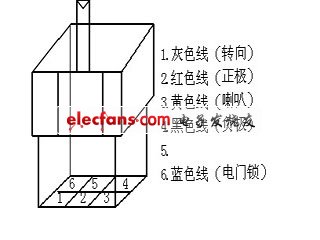

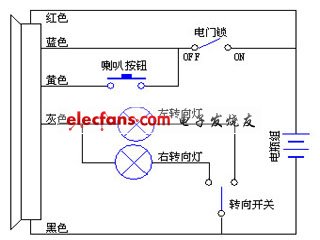

1、48V-A喇叭正控插件及接线图

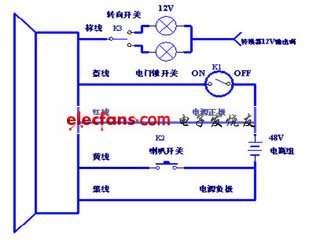

2、48V-B两档锁正控插件及接线图

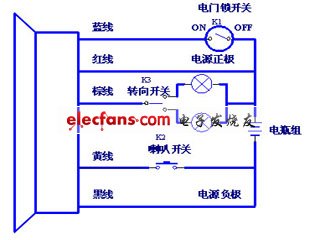

3、48V-A喇叭负控插件及接线图

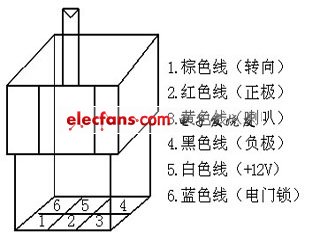

4、48V/12V-A喇叭正控插件及接线图

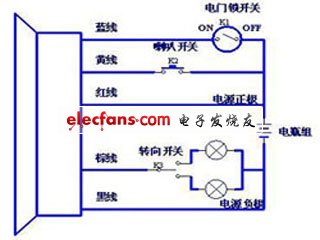

5、48V/12V-A喇叭负控插件及接线图
