DG5435行场扫描电路的应用电路图
来源：电子发烧友 作者：华强电子网 时间：2019-01-21 16:20
DG5435是一块行、场扫描集成电路,它的主要功能有:同步分离,噪声抑制,场振荡和扫描发生器,场放大和激励,行振荡器与缓冲级,X射线保护,行自动频率控制等.应用实例如图所示.

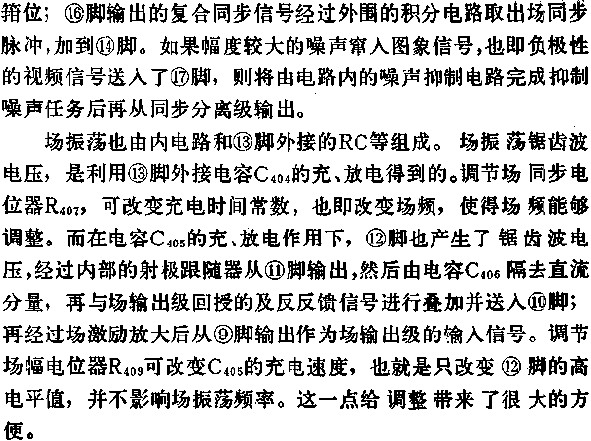

DG5435的应用原理是:同步分离电路由电路内部18,16脚和一些外围元件组成,全电视信号从18脚输入,16脚输出,送往彩色解码器作为选通脉冲,同时还送往亮度信号处理电路用于黑电平
