时基集成电路组成印相定时电路图
来源：电子发烧友 作者：华强电子网 时间：2019-01-21 16:23

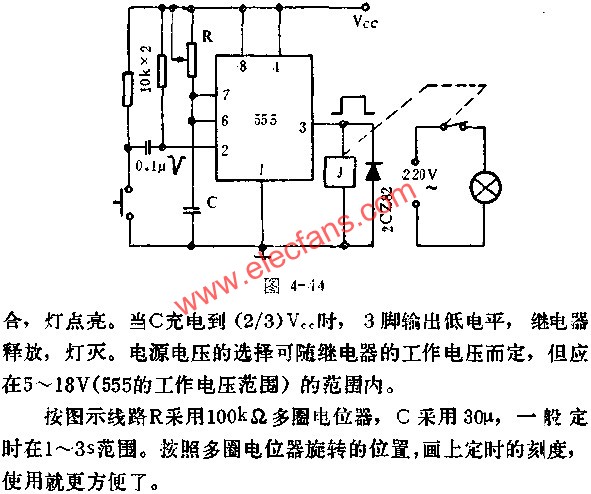

图中所示是555时基集成电路组成的印相定时电路.这个线路可用于印相,放大等光源的定时.将555时基电路接成单稳电路,延时时间F=RC,而与电源电压无关.每当按钮按下一次,就有一个负脉冲送到2脚,3脚输出为高电平,继电器J吸
