时基集成电路组成开关控制的脉冲发生器电路图
来源：电子发烧友 作者：华强电子网 时间：2019-01-21 16:24

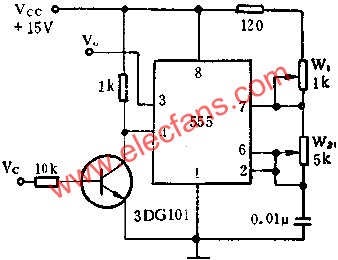

图中是由555组成开关控制的脉冲发生器,脉宽为35US,占空因数为50%.这个脉冲发生器可由开关信号控制.当控制信号为高电平时,晶体三极管导通,4脚置"0"端为低电平,3脚截止,4脚为高电平,这时才能有脉冲输出.图中W1用于调节充电时间,W2同时改变充放电时间.
