时基集成电路组成锯齿波发生器电路图
来源：电子发烧友 作者：华强电子网 时间：2019-01-21 16:24

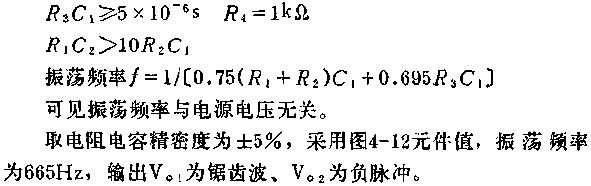

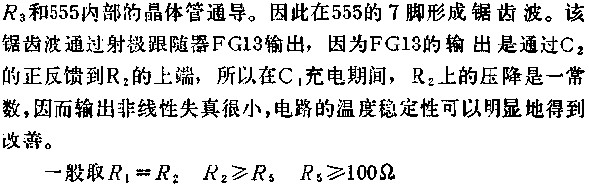

图中是由555组成一个温度无关的音频锯齿波发生器,锯齿波线性可以控制达到1%以内.图中555接成无稳态多谐振荡器.电容器C1由电源电压通过R1、R2、R3充电.放电是通过
