JEC-2产生矩形波脉冲电路图
来源：电子发烧友 作者：华强电子网 时间：2019-01-21 16:25

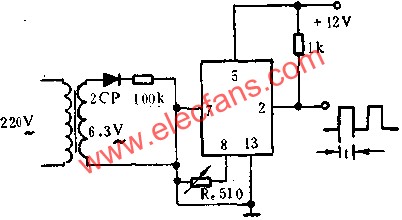

图中所示是JEC-2组成的矩形波脉冲线路，补救上就是一个整形电路。图中6.3V交流电经过三极管半波整流后，再经过JEC-2进行整形，在输出端就产生50HZ的矩形波。如果经过一个10分频和一个5分频后，就是一个较正确的”秒“时钟脉冲。调节RE可以调节脉冲宽度。
