JEC-2在脉冲整形中的应用电路图
来源：电子发烧友 作者：华强电子网 时间：2019-01-21 16:25

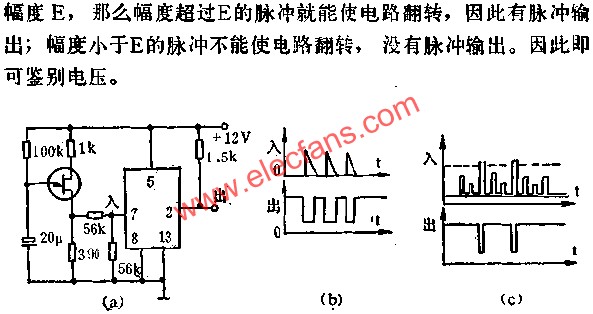

图中所示是用JEC-2组成脉冲整形和电压鉴别线路及其波形。图示线路用于脉冲整形时，可以把正弦波、三角波以及其它各种形状的波形变为前后沿很陡的方波或矩形波。图中是将单结晶体管振荡器所产生的尖脉冲，整形输出为一系列的矩形脉冲，波形如图中B所示。
用于电压鉴别时，线路相同，从7脚输入的信号是幅度不相等的一串脉冲，如图中C所示。如果使触发电平等于规定的
