心电检测电路原理图

心电检测电路原理图

　　以下以普通型的心电检测电路为例做一简单介绍，如图：

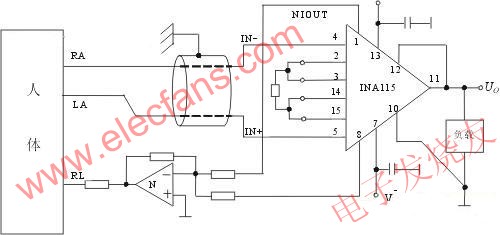

　　图：普通型心电检测电路

　　图是INA115在心电检测电路中的实用电路。放大器的正负输入通过心电传感器分别接到人体的左臂(LA)与右臂(RA)上，与运放N和电阻R1"R4组成的驱动网络接到人体的右腿(RL)上，构成“浮地”。由于生物信号很弱，加之有极化电位，所以该级的放大倍数不宜太高，一般取在10"100之间，并且只能作为前置放大用，为了检测安全，后级一般应再采用隔离放大电路进行隔离，且该级的电源电压最好应采用隔离电源模块进行提供，以达到电源及信号的完全隔离。
