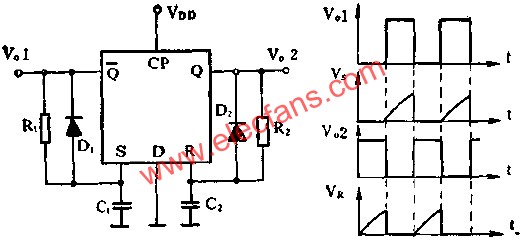

D触发器组成无稳态电路图
来源：电子发烧友 作者：华强电子网 时间：2019-01-21 16:25

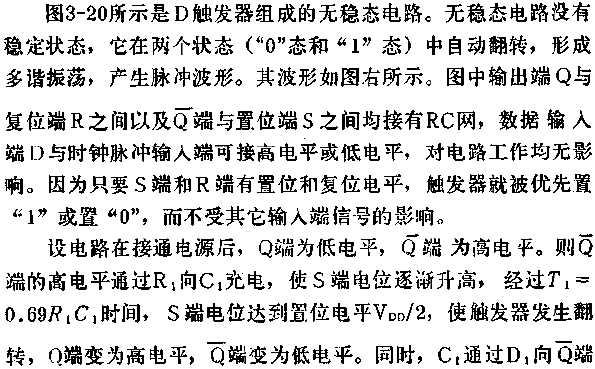

迅速放电，为下一次充电做好准备。另外，Q端的高电平通过电阻R2向C2充电，使R端电位逐渐升高，经过T2=0.69R2C2时间，R端电位达到复位电平VDD/2，使触发器发生翻转，Q端变为高电平，Q端变为低电平。完成一个振荡周期。周而复始地重复上述过程，形成自激振荡。
