或非门组成高速振荡器电路图
来源：电子发烧友 作者：华强电子网 时间：2019-01-21 16:27

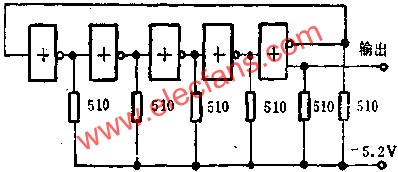

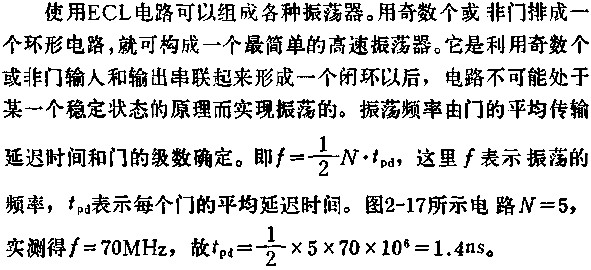

如图所示是用ECL或非门组成的高速振荡器。ECL电路集电极负载电阻R小，故时间常数小，开关速度快，加上设计、工艺上的特点，如细的发射极条宽，基极的浓硼扩散等，所以使得ECL电路的速度遥遥领先于其它各种数字逻辑电路。
