数字测速器电路图
来源：电子发烧友 作者：华强电子网 时间：2019-01-21 16:28

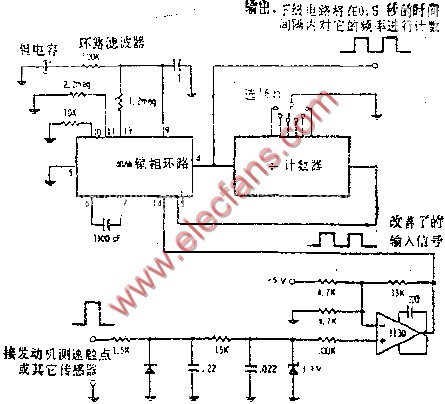

汽车发动机的测速触点或其它传感器所送来输入脉冲先经过滤波，再送给由3130CMOS运算放大器所组成的比较器，于是便完成了对输入脉冲的整形处理，接着，这些脉冲通过4046锁相环路馈送给除N计数器。N个数值应根据发动机的缸数来设定。最后，输出信号应送往下级计数器，这个计数器将在0.5S的时间隙内对输出频率进行计数，由此便得到发动机或转轴的转速。
