光电打靶玩具电路图
来源：电子发烧友 作者：华强电子网 时间：2019-01-21 16:30

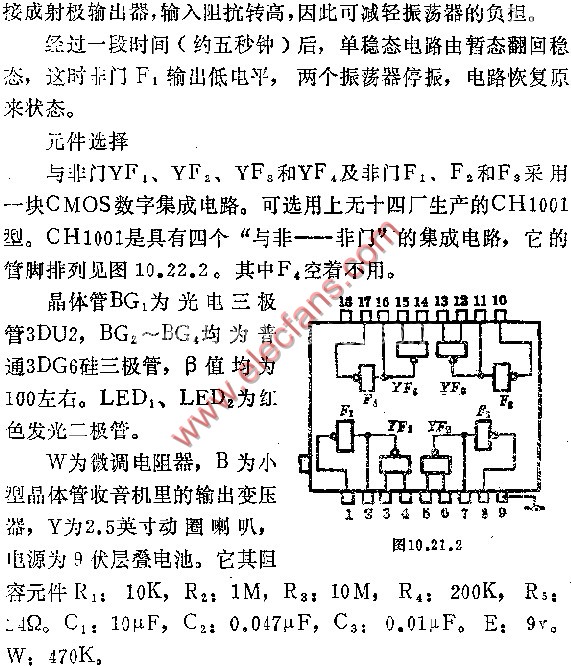

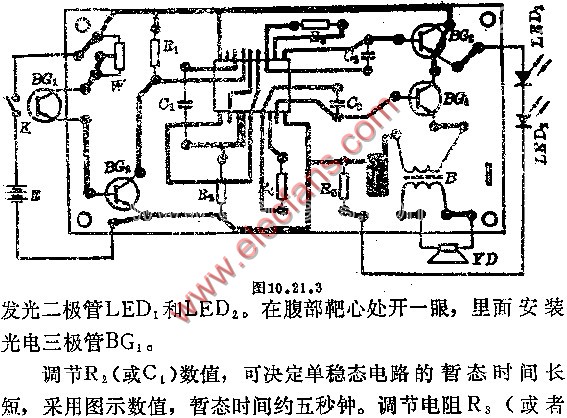

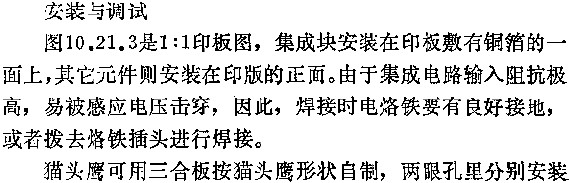

一个滑稽可笑的猫头鹰，当用光电枪击中其腹部的靶心时，它的两眼闪闪发光，且会发出悦耳的“嘟哩、嘟哩”的叫声。五秒钟后，它又会启动停止发光和叫声。本文介绍这个玩具的制作方法，它只用一块CMOS数字集成电路和少量分立元件，结构简单，适合初学无线电的爱好者制作。

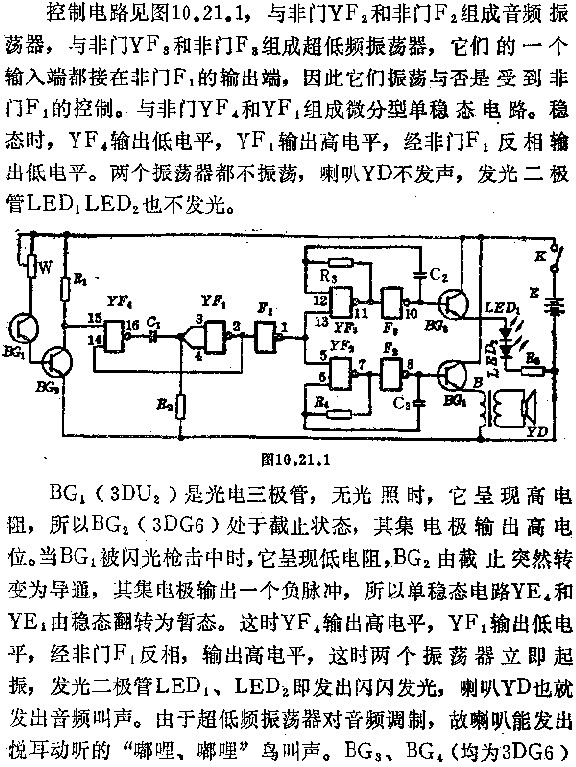

工作原理

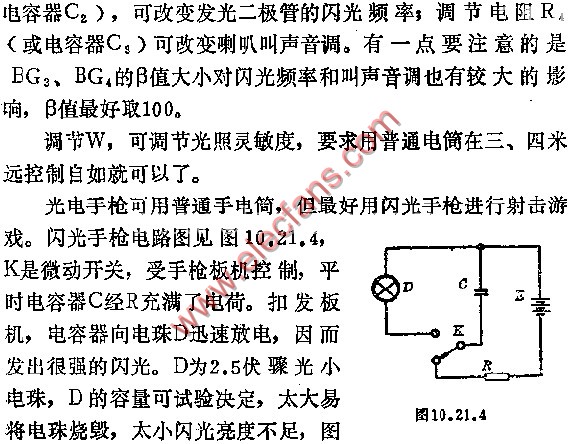

中C为470UF。R为限流电阻，否则充电电流太大，易损坏微动开关接点，R为100欧。E：9V。
