电子小雀电路图
来源：电子发烧友 作者：华强电子网 时间：2019-01-21 16:30

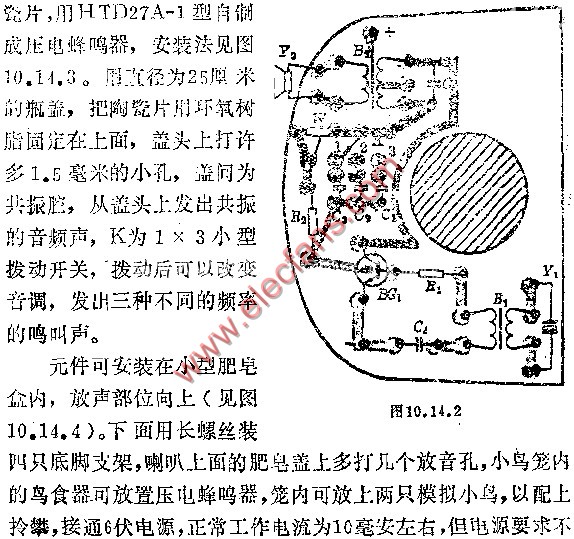

B1、B2变压器用CB42硅钢片，硅钢片截面为6*5（毫米），B1中1、2接点间线圈用0.09毫米漆包线绕3000圈，3、4接点问线圈用0.08毫米线绕1200圈，B2中1、2、3接点线圈用0.13毫米漆包线并绕350圈，4、5接点间线圈用0.41毫米漆包线绕110圈，亦可以用相接近的输入、输出变压器。印刷线路板见图10.14.2，按电路焊接，B1的压电陶
