单相系统电路的试验线路

单相系统电路的试验线路

单相系统电路的试验线路

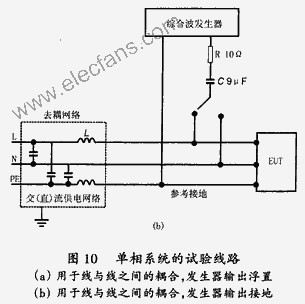

由于浪涌试验的电压和电流波形相对较缓,因此对试验室的配置比较简单。对于电源线上的试验,都是通过耦合/去耦网络来完成的。图10给出了单相电路的试验线路。对于通信线路上的试验,则和被试电路有关,不一一列出。

    试验中要注意以下几点：

    ●试验前务必按照制造商的要求加接保护措施。

    ●试验速率每分种1次,不宜太快,以便给保护器件有一个性能恢复的过程。事实上,自然界的雷击现象和开关站大型开关的切换也不可能有非常高的重复率现象存在。

    ●试验,一般正/负极性各做5次。

    ●试验电压要由低到高逐渐升高,避免试品由于伏安非线性特性出现的假象。另外,要注意试验电压不要超出产品标准的要求,以免带来不必要的损坏。
