变压器电桥原理图
来源：电子发烧友 作者：华强电子网 时间：2019-01-22 16:48
变压器电桥

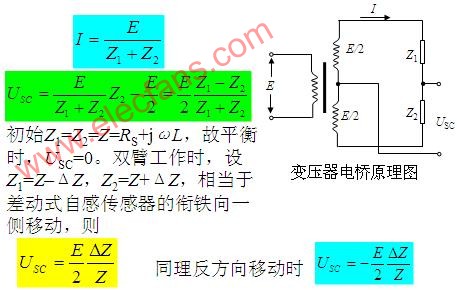

平衡臂为变压器的两个副边，当负载阻抗为无穷大时，流入工作臂的电流为

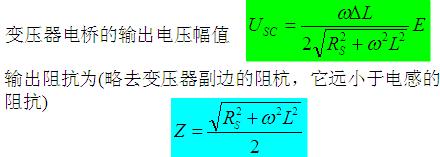

可见，衔铁向不同方向移动时，产生的输出电压Usc大小相等、方向相反，即相位互差180º，可反映衔铁移动的方向。但是，为了判别交流信号的相位，需接入专门的相敏检波电路。
优点：这种电桥与电阻平衡电桥相比，元件少，输出阻抗小，桥路开路时电路呈线性；
缺点：变压器副边不接地，易引起来自原边的静电感应电压，使高增益放大器不能工作。
