采用CMOS电路，它输入阻抗非常高，从而有条件使用小容量精度高的涤论电容或聚碳酸脂电容是很容易得到的定时器有许多用处。本文介绍的定时器具有特别的优点。它几乎没有静态电流，并且能一直保持在等待状态。一个典型的应用就是过道上的路灯安上这种开关。另外一个应用，在小轿车上的前大灯装上这种开关从而能有几分钟的时间照亮你的花园中间的小道，让你顺利进入寓所。十几分钟的定时器通常有一个大电解电容和一个电阻组成充放电回路。采用电解电容有很多缺点。首先，它漏电流很大，从而充电放电时间经常受到影响。其次，它本身的电容容量误差也很大。因此，延时精度很差。
本文采用CMOS电路，它输入阻抗非常高，从而有条件使用小容量精度高的涤论电容或聚碳酸脂电容是很容易得到的。比较两者，后者体积更小。所以本电路最好采用聚碳酸脂电容。本电路采用一个2赫兹的震荡器。改变输出脉冲宽度就能改变充电速率，从而改变定时时间。这种定时器的确是非常可靠准确的。

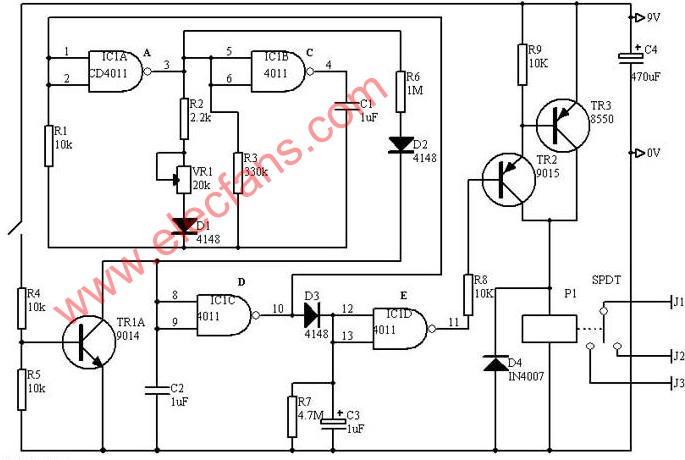

如图所示：

A和B相连接构成震荡器。工作频率为2赫兹。C2为充电电容。D的输入端电压很低，因此，它的输出端呈现高压电。当A的输入为高电位时，震荡器开始工作。当A的输出端为正电压时D1导通，VR1控制进入C1的充电电流。而C1的放电电流只能通过R1流出。这样对C1的充电电压是一系列正脉冲。其宽度由VR进行调节。正脉冲通过R6、D2向C2充电。一直冲到其电压达到D的开门电压时，D翻转。输出低电压。引起A的输出端变为高电位。从而C2的充电会迅速完成。E也翻转。通过TR2、TR3进行功率放大，推动继电器动作从而达到定时目的。另外，当继电器动作时，可能引起电池电压波动导致继电器触头抖动。为了消除这一现象，另外增设了D3，C3，R7。三极管TR1是用来让开关启动时使电容器C2放电的装置。
元件R1用10MR。R2用2.2KR。R3用330KR。R4、R5、R8都采用10KR。R9用10KR。R6用1M R。R7用4.7MR。电位器VR1用10KR。电容器用1u F涤论电容C1C2C3。C4用470uF电解电容耐压10伏。半导体管D1、D2、D3、D4均用1N914型。TR1、TR2分别用BC184、BC2142。TR3用BFX29。1C1用CMOS4011B。三极管BC184可用国产3DG130B代替。BC214L可用国产三极管型号3CG20A代替。BFX29可用国产3CK9D代替。四与非门CMOS4011B。可用国产C036代替。
