豪威集团发布新一代超低静态电流高效同步降压转换器WD1020/WD1021

麦肯锡预计，到2030年，物联网将在全球创造5.5万亿至12.6万亿美元的经济价值（1），我国物联网连接数全球占比高达30%，到2025年能够超过80亿个（2）。此外，可穿戴设备市场规模也在迅速扩大。据IDC，2020-2021，全球可穿戴设备的出货量超过3.5亿台，国内市场规模到2025年有望增至462.6亿元（3）。

物联网应用、可穿戴设备爆炸式增长，离不开电源管理技术为其赋能。体积小、便于携带的电池供电设备，如蓝牙耳机、智能手表、可视门铃、物品追踪器等，往往尺寸紧凑、电池容量有限，同时又要求能够长时间待机和迅速响应，这对设备的电源系统及器件本身的低功耗性能提出很高的要求。续航时间和“唤醒”时的反应速度关乎设备的核心性能表现。因而，具备超低静态电流、超快瞬时响应的同步降压转换器得到设计师的青睐。

致力于提升物联网和可穿戴设备性能，豪威集团——全球排名前列的先进数字成像、模拟、触摸和显示技术等半导体解决方案开发商，近日发布新一代高效同步降压转换器WD1020/WD1021。

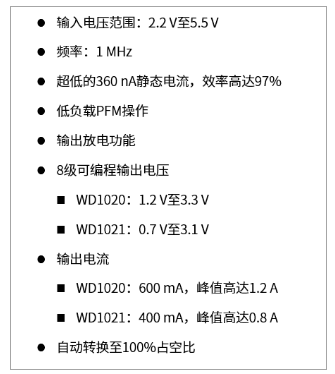

WD1020/WD1021产品特性

超低静态电流：延长待机时间

该系列产品具有超低的360nA静态电流。在低至10uA的轻载下仍能提供高效率。全负载范围内效率最高可达97%。通过先进的峰值电流控制架构，WD1020/WD1021在宽泛的负载范围内仍具有优秀的动态响应能力，可有效延长电池供电产品的续航时间，非常适用于为传感器、 MCU、无线通讯及其它系统组件供电。

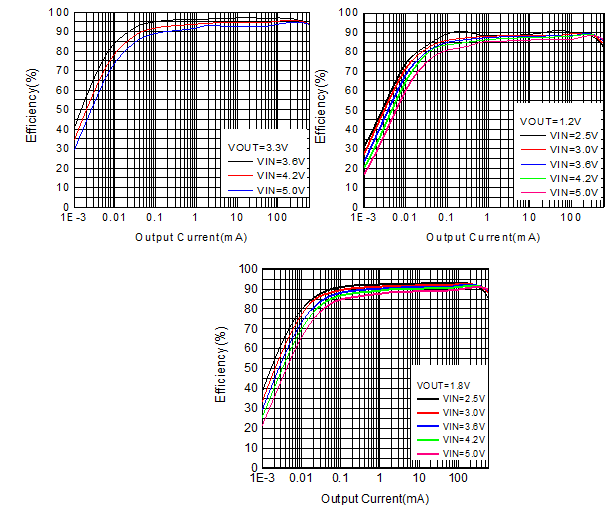

效率曲线

通过采用3个VSEL引脚编码，WD1020/WD1021可以实现8个不同的电压输出。在输入电压降低到接近输出时，可自动切换到100%占空比模式运行，拓宽电池工作电压范围，增强电池续航能力；根据负载大小不同，WD1020/WD1021还可自动切换运行于PFM或PWM模式，保证在轻载(<1mA)到满载的整个负载范围都维持业界领先的运行效率。

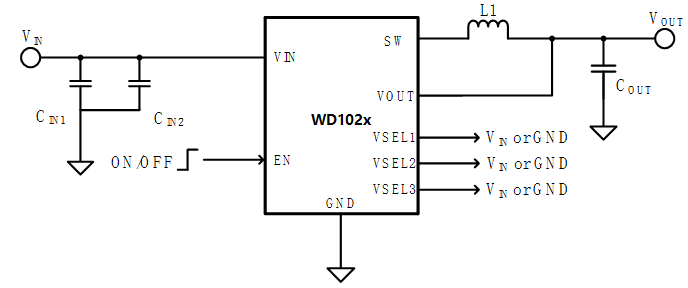

典型应用电路

引脚信息

小封装：节省宝贵空间

除保证续航时间外，设计者需要平衡高性能与小尺寸、高效之间的关系。在封装及尺寸方面，WD1020/WD1021采用CSP-8L封装，拥有1.61mm×0.82mm超小尺寸，同时内部集成斜坡补偿，降低了外围器件数量需求，加上高达1MHz的开关频率，可与小型贴片陶瓷电容和电感搭配实现非常紧凑的整体解决方案，对于智能手表、TWS耳机和智能手环等小尺寸的移动式应用提供良好适配，为产品设计节省了宝贵的内部空间。

CSP-8L封装

强保护：保障安全运行

虽然小巧又省电，但保护功能一样不少。

WD1020/WD1021集成了完善的保护功能，可在多种异常条件下提供安全保障，包括软启动，输入欠压保护，过流保护，过温保护等。另外，WD1020/WD1021还具有输出快速放电功能，可消除输出残压对后级电路的影响。

便携式、小型化的产品设计，对电源管理技术要求越来越苛刻。兼具超低静态电流和紧凑设计的WD1020/WD1021是此类应用的理想之选。

目前，豪威集团的电源管理产品，广泛运用于智能设备、物联网、可穿戴、笔电、工业设备等应用场景。
