怎么打造优质的汽车配件?请看完这个三丰测量产品案例
来源:光电工程师社区 作者: 时间:2023-02-17 16:14
怎么打造优质的汽车配件?重要的是我们需要优秀的辅助工具。今天我们一起来看看这个三丰测量产品案例,您也许有收获哦!
测量需求
汽车发动机铸造模具主要用于生产汽车发动机内部的配件。汽车发动机内的重要组成部分。汽车发动机上需要装载着许多零部件,其表面的轮廓造型也较为复杂,一般而言,对面轮廓度等进行管控必不可少。
主要测量项目:面轮廓度
测量方法提案
作为一种结构复杂的零部件,发动机对于汽车而言是极为重要的,在模具设计过程中一方面需要考虑到需装载其它零部件的复杂程度,另一方面对诸如孔和面的加工精度要求也较高。我们建议使用三坐标测量机,同时选配面轮廓度分析软件,以实现测量结果的快速评价和输出。
推荐机型

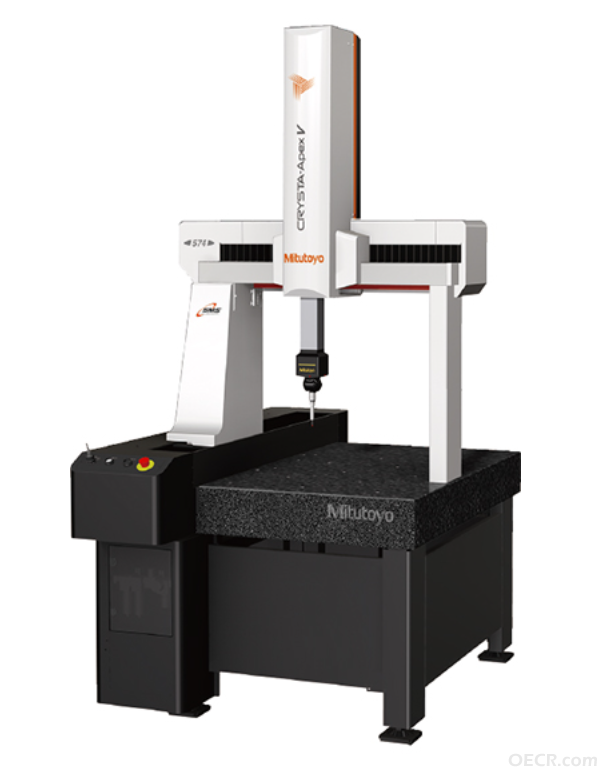

三坐标测量机
CRYSTA-Apex V系列
相关产品咨询和订购请联系:
手机号:15051861513
微信号:13627124798
绝对式光栅尺ABS无需开机归零,极大地提升了机器的使用率。
高刚性设计,满足设备高速测量时的稳定性,从而保证设备的高精度测量。
高速、高加速度驱动,驱动速度519mm/s,驱动加速度2309mm/s2。
测量方法
step1

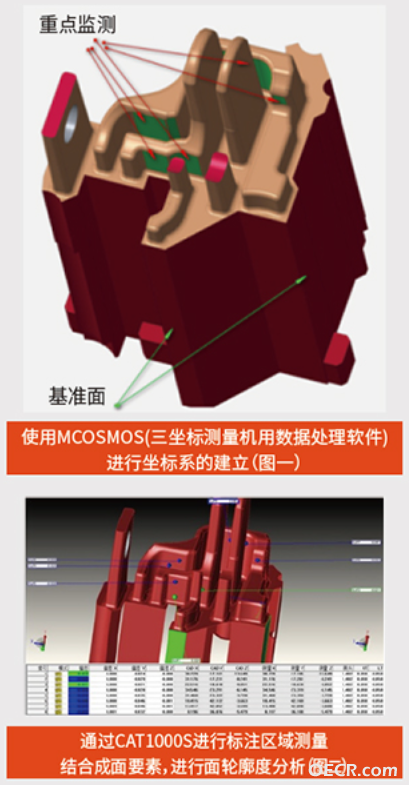

在工作台上平置工件,根据图纸在MCOSMOS(三坐标测量机用数据处理软件)中进行坐标系设定(如图一所示)。
step2
选择测量部位后进行打点测量,生成相关测量结果。
step3
如需对与面要素相关的项目进行评价时,我们建议使用三坐标选配软件CAT1000S(如图二所示)。
