本次Big-Bit拆解的产品是一款来自于上海众辰电子的高性能矢量变频器，型号为Z8400-2R2G。Z8400系列变频器产品相比基础的 V/F 变频器，在低频扭矩和控制精度上表现更出色，它的元器件构成也十分复杂。

接下来进入本次Big-Bit拆解，一起探究这款变频器产品内部的电路结构和元器件构成。

众辰变频器产品介绍

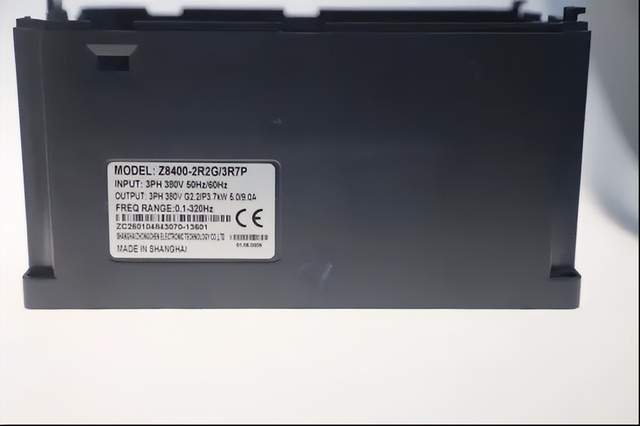

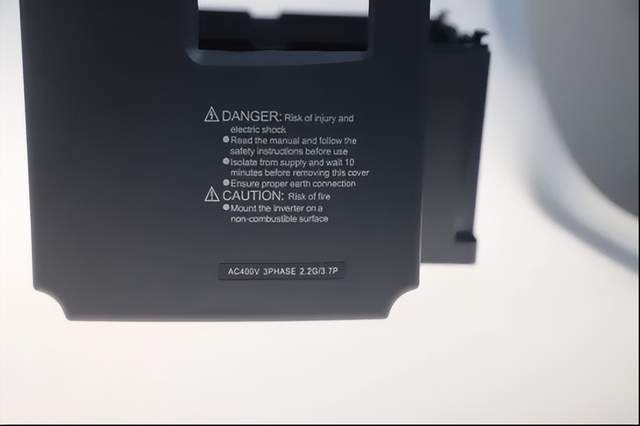

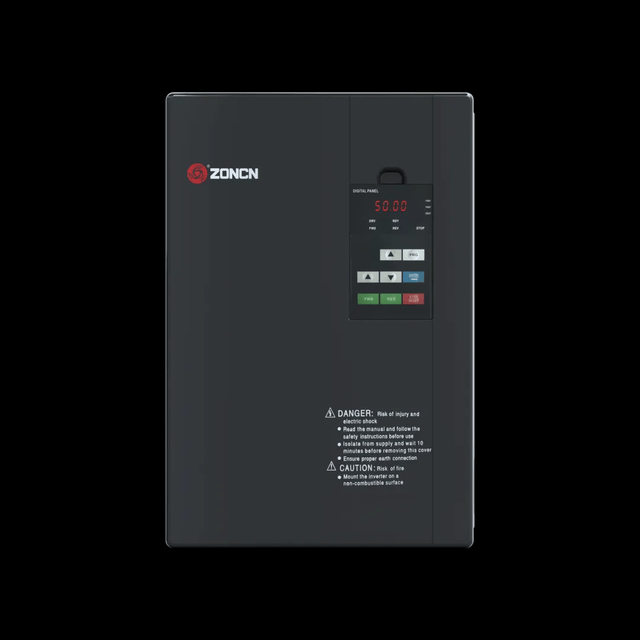

以上是变频器产品正面与侧面的标识特写，从表示上可知这款变频器产品的基本信息。

型号：Z8400-2R2G/3R7P

输入：3PH 380V 50Hz/60Hz

输出：3PH 380V G2.2/P3.7kW 5.0/9.0A

频率范围:0.1-320Hz

生产厂商：上海众辰电子科技股份有限公司

根据标识我们可以得知：

这款变频器产品是众辰电子的高性能矢量系列、双功率规格型号变频器——2R2G 代表 2.2kW 重载 (G型)，3R7P 代表 3.7kW 轻载 (P型)。 输入模式下：需要接入三相电，额定电压为380V，50Hz/60Hz可兼容全球主流电网频率。

输出模式下：需要接入三相电，额定电压为380V。G型重载情况下，功率为2.2KW、额定电流5.0A;P型轻载情况下，功率为3.7KW、额定电流9.0A。

接下来进入本次的Big-Bit拆解环节，看一下元器件。

众辰变频器产品拆解

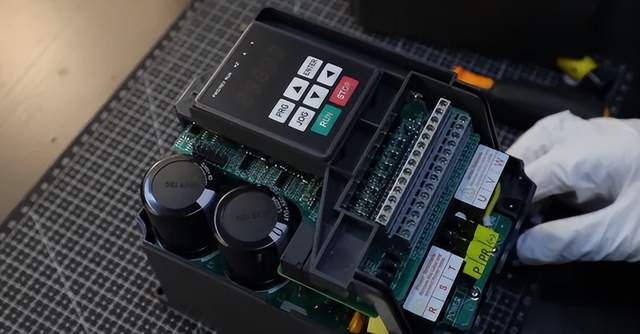

扭下螺丝后拆解开变频器产品外壳。可以看到电路结构呈两层分布，每一层有一块电路板。

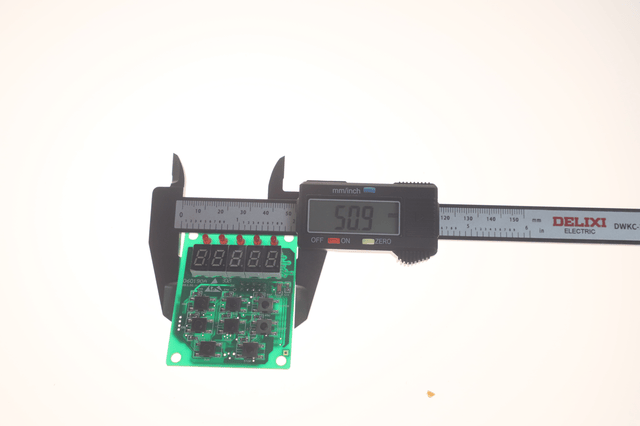

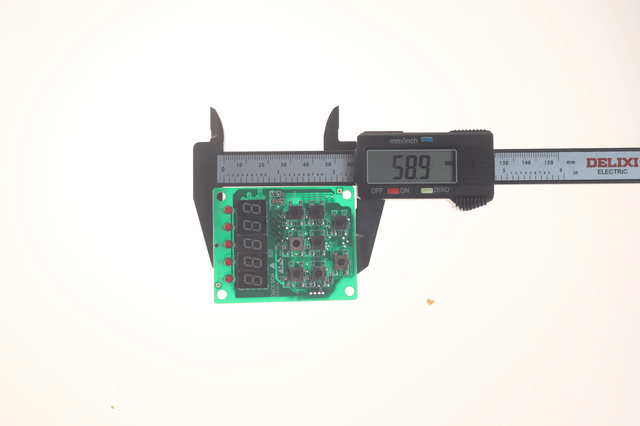

这是一块显示按键板。量得尺寸为50.9mm×58.9mm。

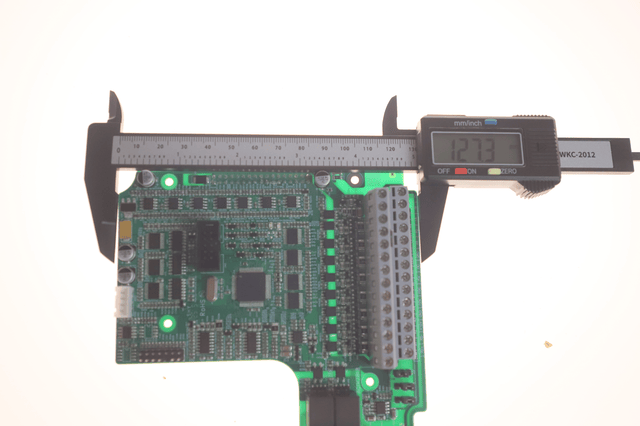

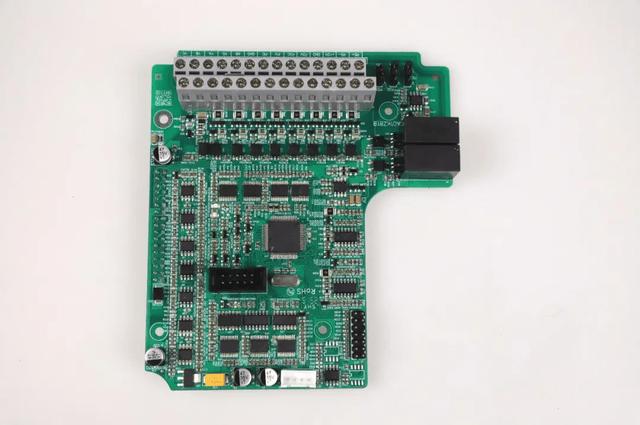

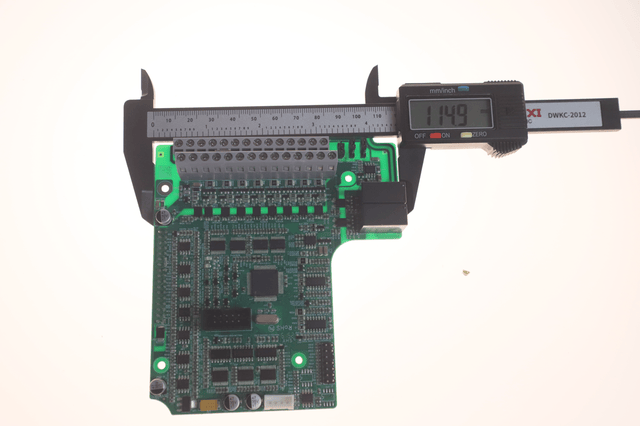

这是一块主控板。量的尺寸为114.9mm×127.3mm。

拆下散热风扇外壳后看到一个BLDC电机。

可以看到整个变频器产品的电路结构由三块电路板组成，由于篇幅缘故，本次我们先看第一和第二块电路板。另外两块电路板将在下期讲解。

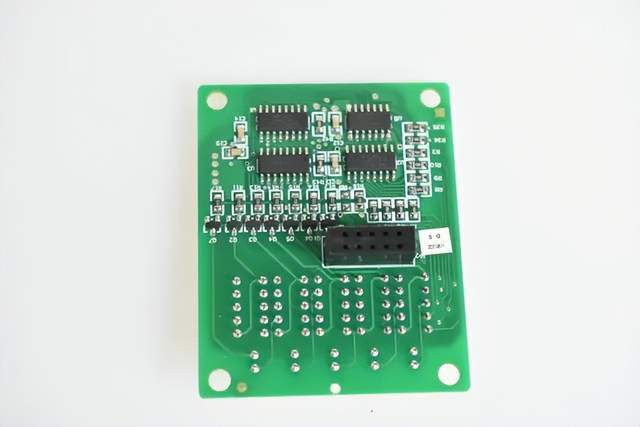

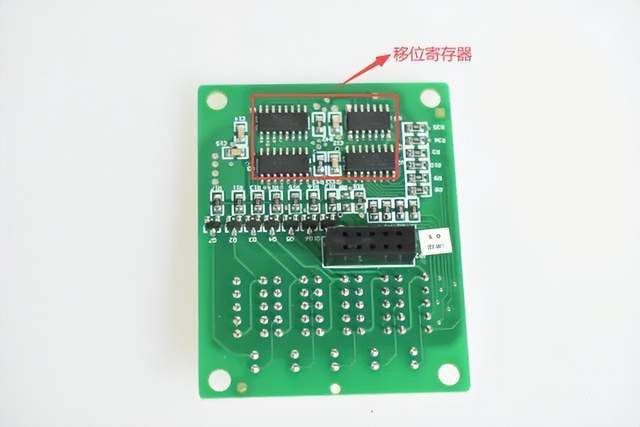

第一块显示按键板已知元器件如下：4个移位寄存器元器件。

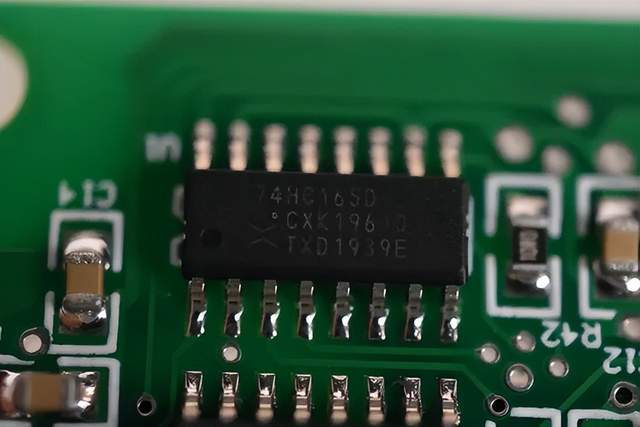

移位寄存器元器件是来自元器件厂商安世半导体的74HC595D。

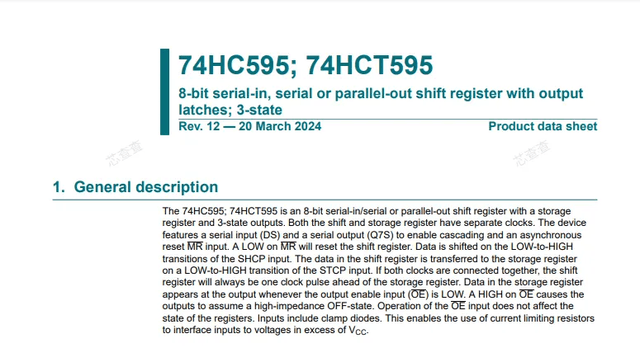

这款8位移位寄存器元器件支持2V至6V宽电压工作，典型频率达100MHz。在变频器面板中，它利用串行转并行功能实现有限MCU引脚对多位LED数码管的扫描驱动和按键扩展，提升系统集成度 。

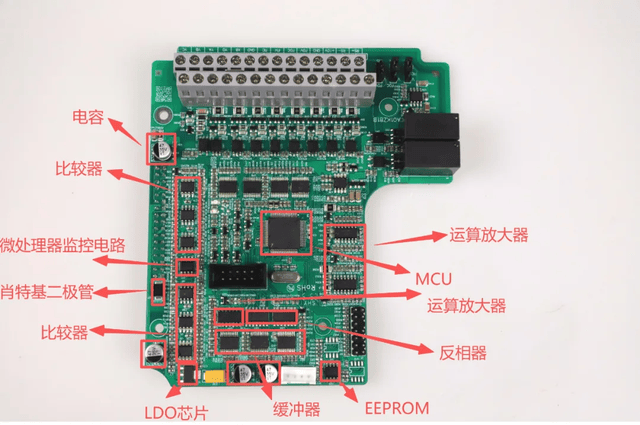

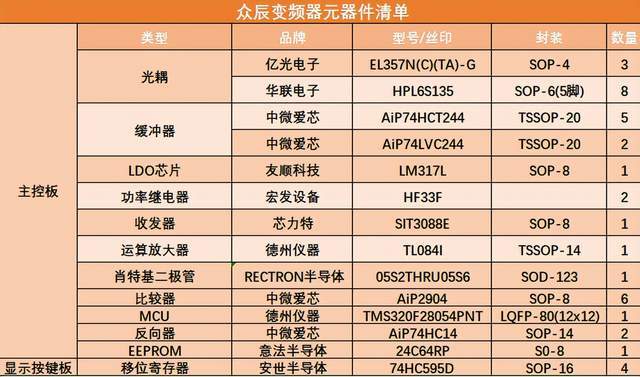

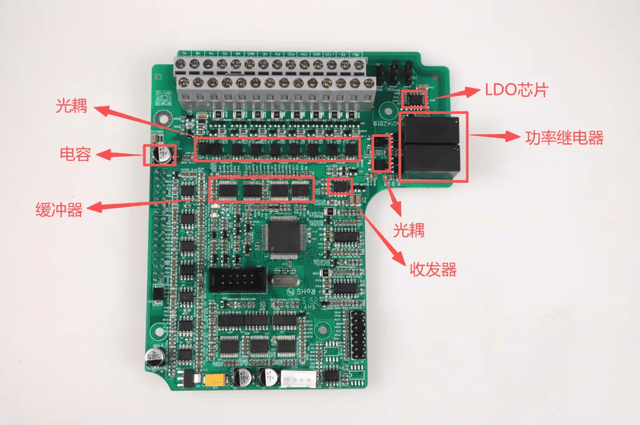

接下来看第二块电路板。第二块主控板上已知元器件如下：光耦元器件、电容元器件、缓冲器元器件、LDO芯片元器件、功率继电器元器件、收发器元器件、运算放大器元器件、比较器元器件、肖特基二极管元器件、微处理器监控电路元器件、MCU元器件、反相器元器件、EEPROM存储器元器件。

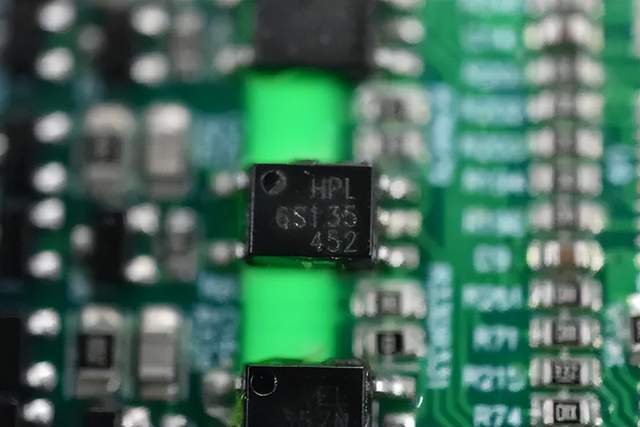

先看光耦元器件。光耦元器件来自两个不同的元器件厂商。一种是厦门华联电子的HPL6S135。

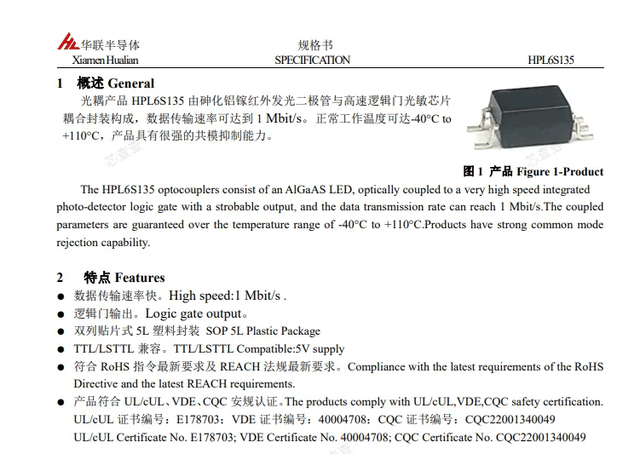

HPL6S135是高速逻辑门输出光耦 ，在变频器中起到隔离高压强电、保护控制电路的核心功能 。其传输速率达1Mbit/s ，典型延迟仅0.2μs ，支持PWM信号精准传输;具备15kV/μs的超强抗干扰能力(CMR)，确保变频器在电磁复杂环境下稳定工作。

另一种是来自元器件厂商Everlight Electronics(亿光电子)的EL357N(C)(TA)-G。

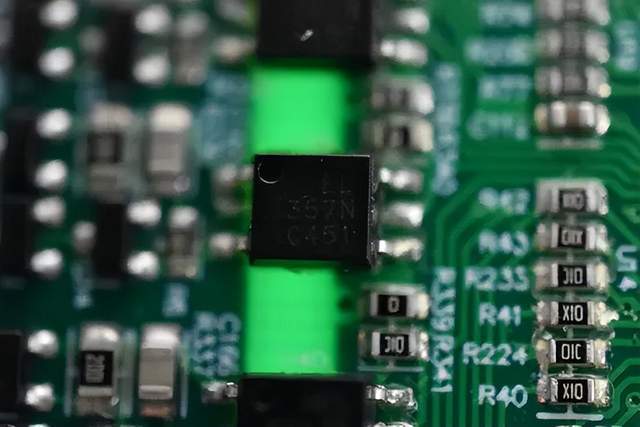

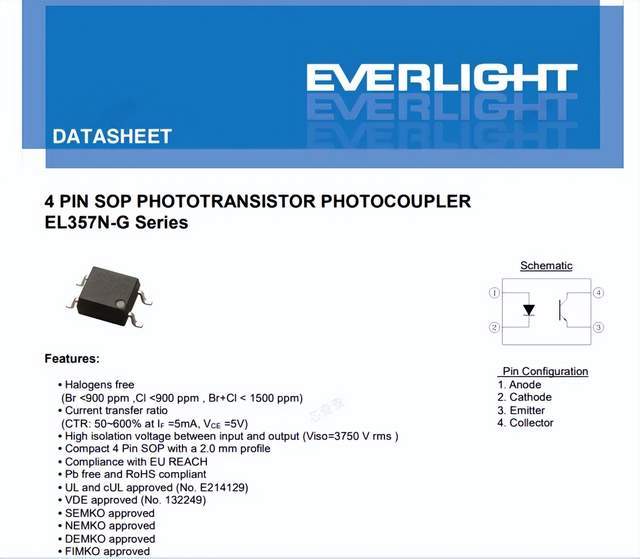

EL357N是通用型晶体管光耦，在变频器产品中负责低速信号隔离与反馈(如电源监控)。它支持3750Vrms隔离电压和80V耐压，工作温宽达110℃ 。虽速度(微秒级延迟)不及高速逻辑光耦，但其体积小巧、CTR分档明确。

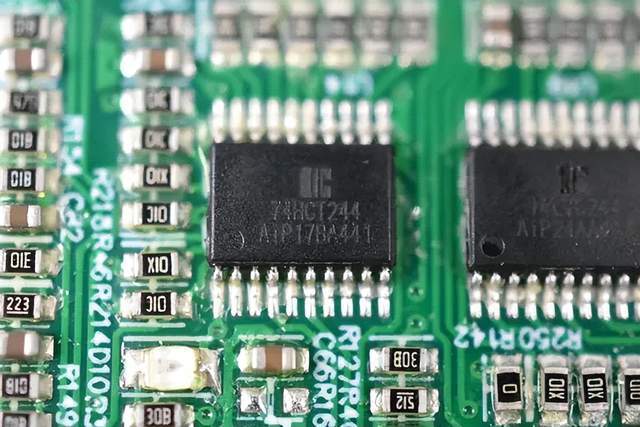

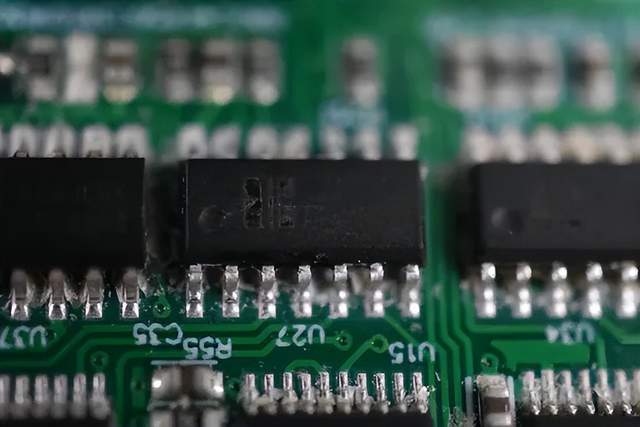

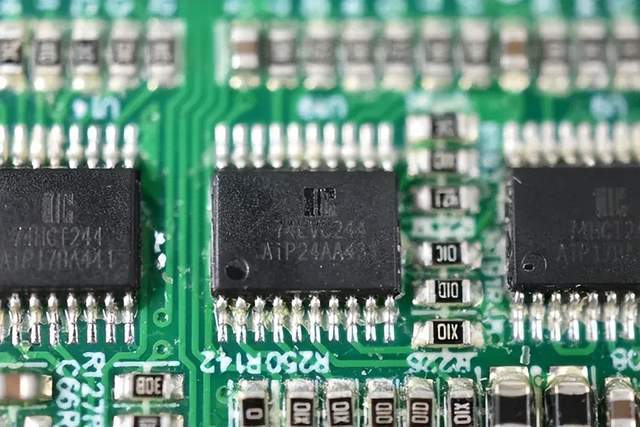

再看缓冲器元器件，缓冲器都来自元器件厂商无锡中微爱芯，不过是两种不同型号的缓冲器元器件。第一种的型号是AiP74HCT244。

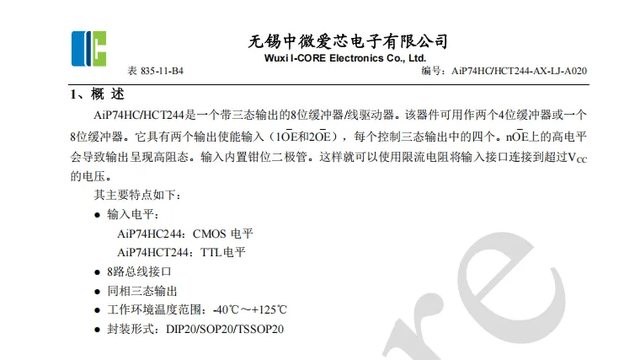

AiP74HCT244是八路三态输出缓冲器 。关键参数：工作电压4.5V-5.5V，输入电平兼容TTL。变频器中负责信号增强与电气隔离：提高微处理器的驱动能力，在多板通讯中通过三态功能控制数据流。

另一种缓冲器的型号是AiP74LVC244。

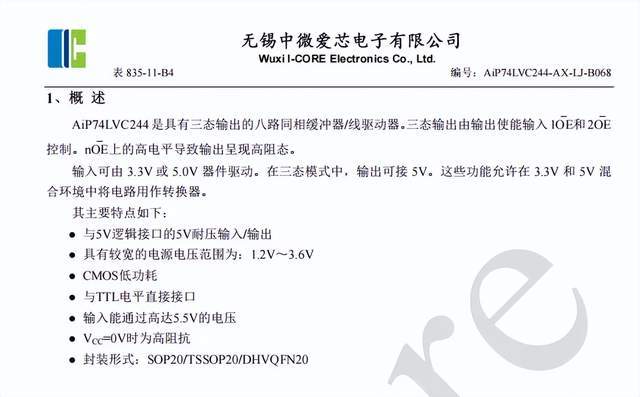

AiP74LVC244是八路三态缓冲器。关键参数：支持1.2V至3.6V宽电压工作，具备5V容限输入，传输延迟极低(3.3V下约4.1ns)。变频器中负责逻辑电平匹配与信号增强：它将主控与外设间的异压信号可靠转换，并利用高驱动电流增强远距离传输的信号质量。

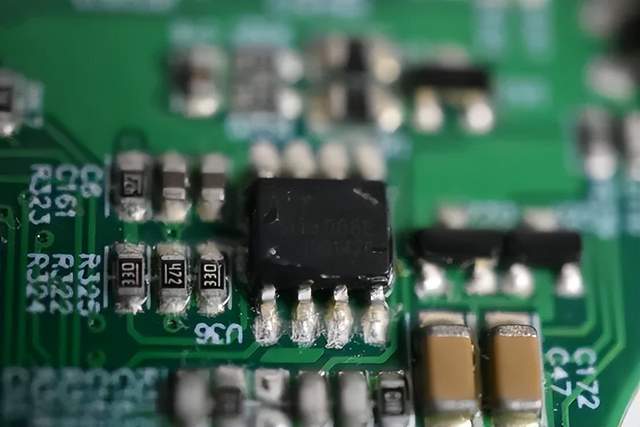

LDO芯片是来自元器件厂商友顺科技的LM317L。

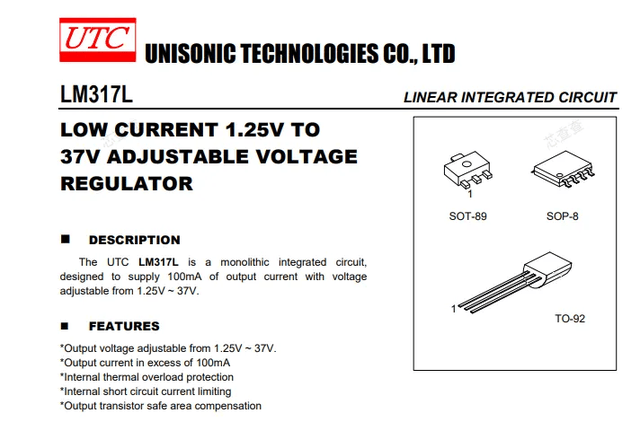

LM317L是一款微功耗可调三端稳压器，主要负责变频器内部辅助电源的精密稳压(1.25V-37V)。它能提供100mA电流，并集成过热与短路保护功能 。其电路设计简单，仅需两个外部电阻即可精确设定电压。

2个功率继电器都是来自元器件厂商厦门宏发设备的HF33F。

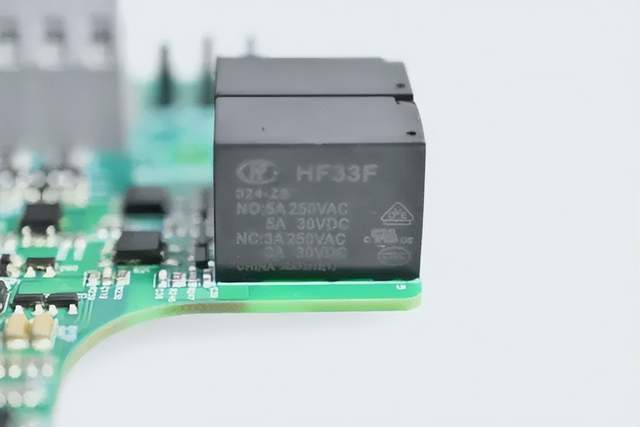

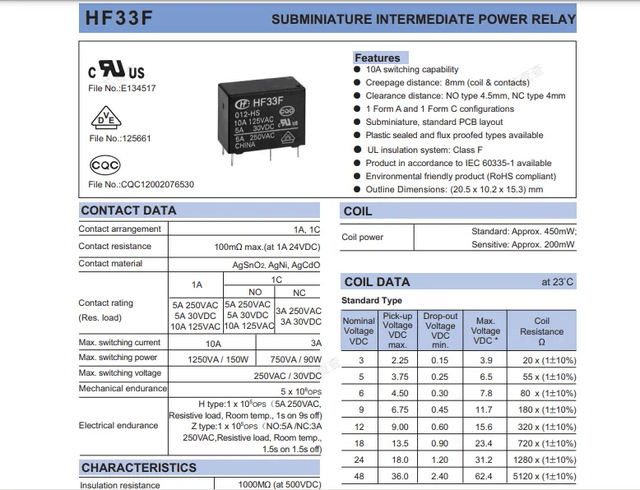

HF33F是切换电流达10A的中功率继电器 ，触点耐压250VAC/30VDC ，线圈与触点间具备4000VAC高介质耐压 。在变频器中负责逻辑切换与安全隔离，主要用于控制预充电回路切断、故障报警输出及风机启停，实现弱电对高压强电的可靠驱动与保护 。

收发器是来自元器件厂商芯力特的SIT3088E。

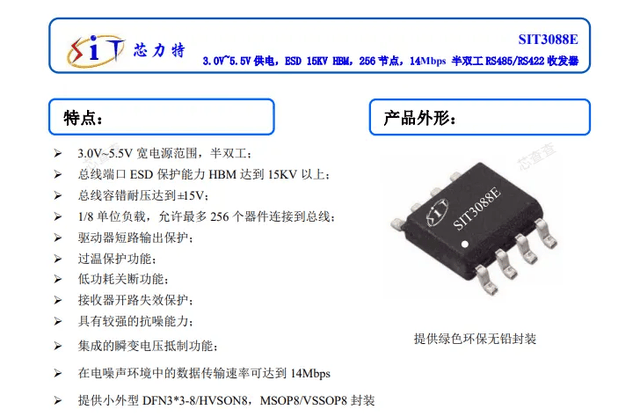

SIT3088E是14Mbps半双工RS485收发器 ，支持3-5.5V供电及15kV静电保护 ，可挂载256个节点 。在变频器电路中负责远距离可靠通信，将逻辑信号转为抗干扰差分信号，实现与上位机数据交换并防护过压冲击。

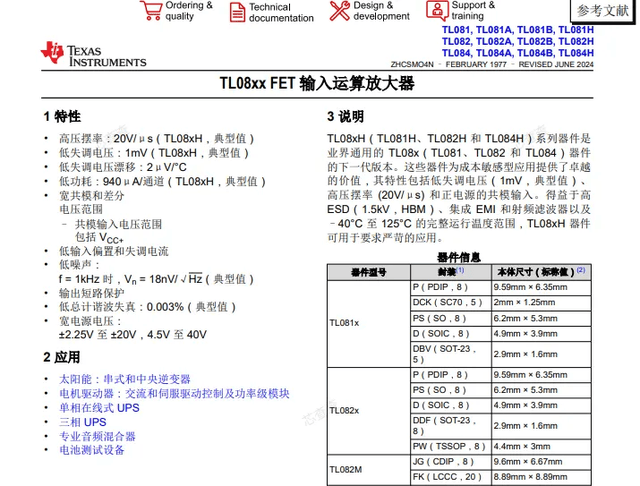

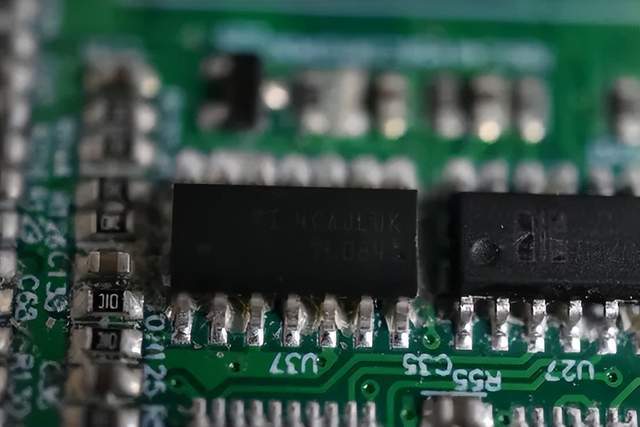

运算放大器是来自元器件厂商德州仪器的TL084。

这款运算放大器凭借20V/μs高压摆率和高阻抗输入，它能实时精准捕捉电流、电压信号。在电路中承担信号放大、有源滤波及过流比较保护三大职能，是确保系统响应速度与抗干扰能力的关键。

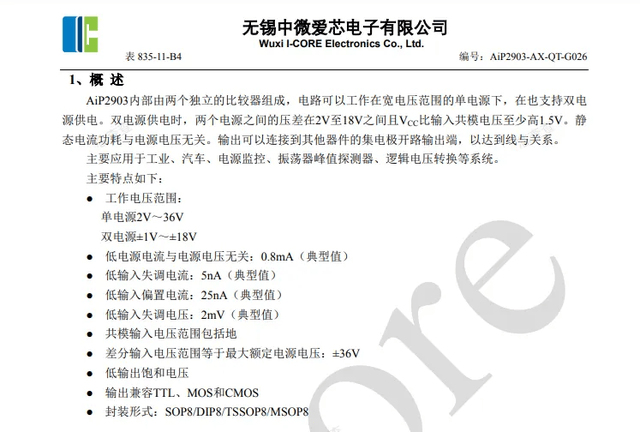

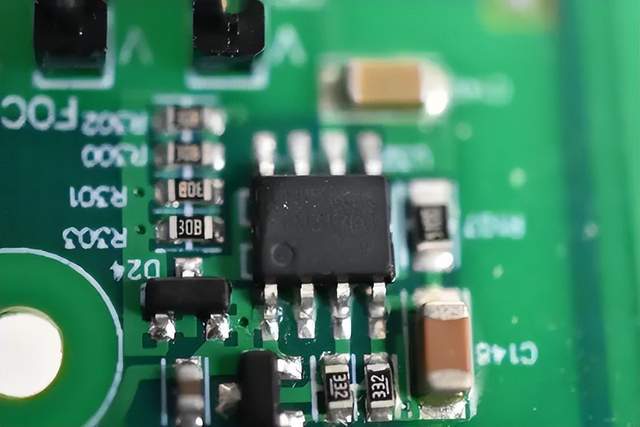

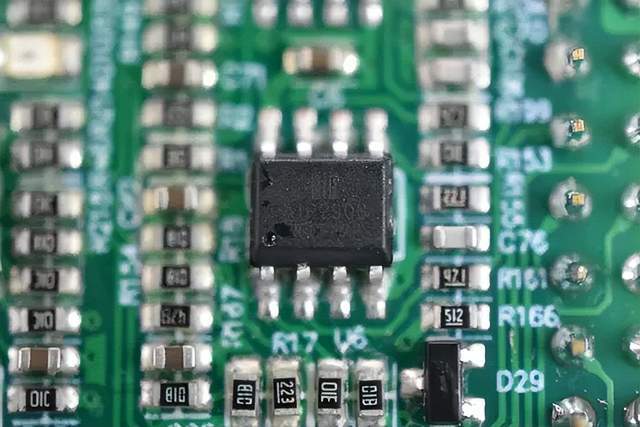

比较器是来自元器件厂商无锡中微爱芯的AiP2903。

AiP2903是双路低功耗比较器 。关键参数：工作电压宽达2V~36V ，响应时间典型值1.3μs 。在变频器中负责电平监控与保护电路：快速比较反馈电压与基准，实现过流、过压实时检测并输出逻辑保护信号 。

肖特基二极管是来自元器件厂商RECTRON半导体的05S2THRU05S6。

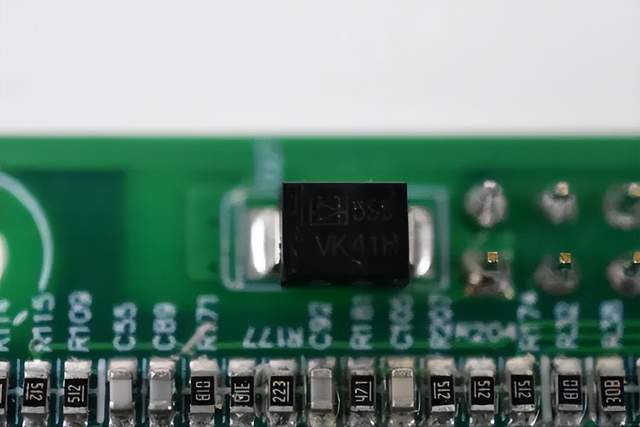

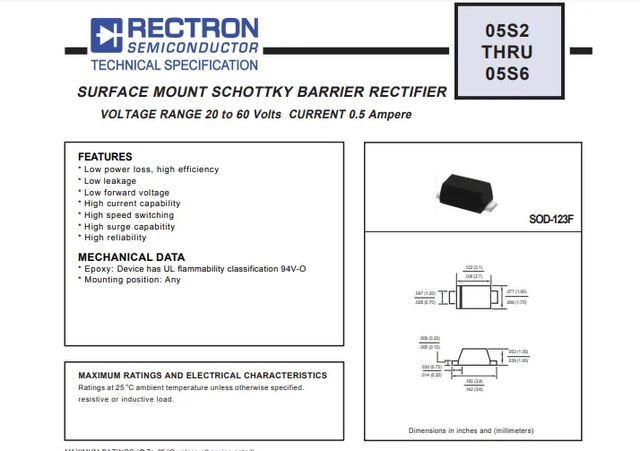

这款肖特基整流管核心参数为：反向耐压20-60V ，平均电流0.5A ，具有低压降和高速开关特性。在变频器电路中，它主要用于控制电源整流或信号续流，利用其极快的响应速度减少高频损耗，确保驱动信号的稳定与高效。

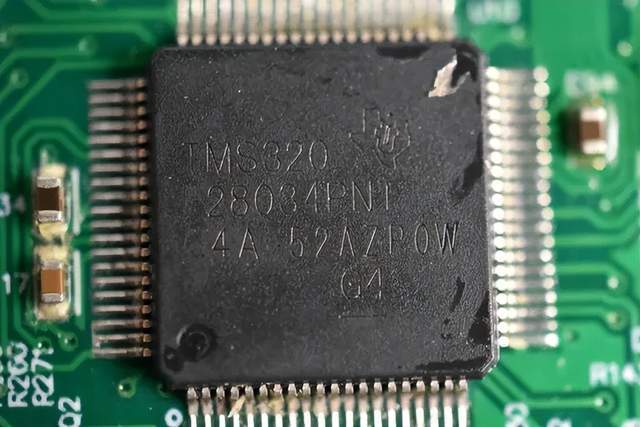

MCU是来自元器件厂商德州仪器的TMS320F28054PNT。

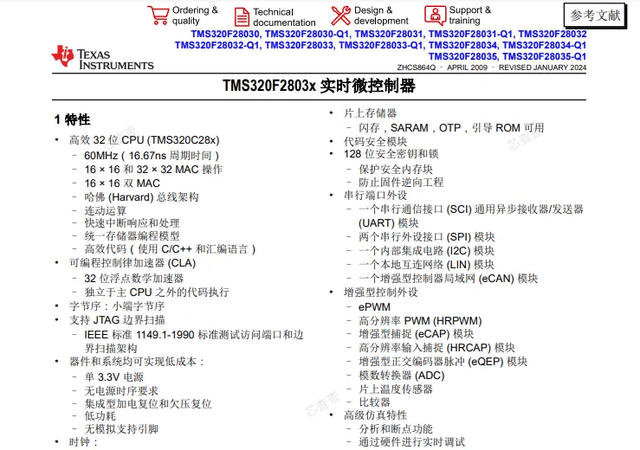

TMS320F28034是一款高性能32位实时控制微控制器(MCU)。核心参数包括：60MHz主频、128KB闪存、高精度PWM及12位ADC。在变频器中，它充当“大脑”作用，通过采集电流电压信号并运行矢量控制算法，精准控制IGBT开关，实现对电机的调速与高效控制。

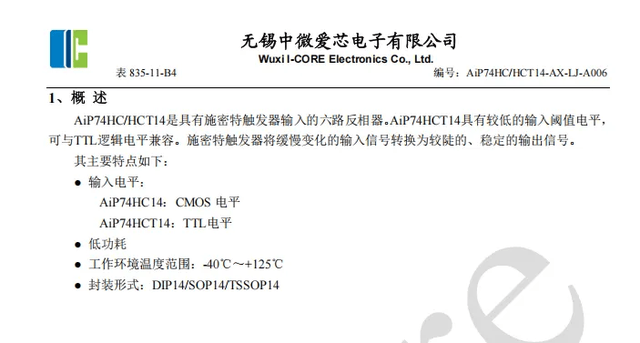

反相器是来自无锡中微爱芯的AiP74HC14。

AiP74HC14是一款六路施密特触发反相器。其核心参数为：工作电压2V-6V，具备超强的抗噪声能力和波形整形功能。在变频器中，它主要用于脉冲信号整形和逻辑隔离，能将缓慢变化的模拟信号或受干扰的毛刺信号转化为陡峭清晰的数字方波，确保控制芯片接收到准确的触发信号。

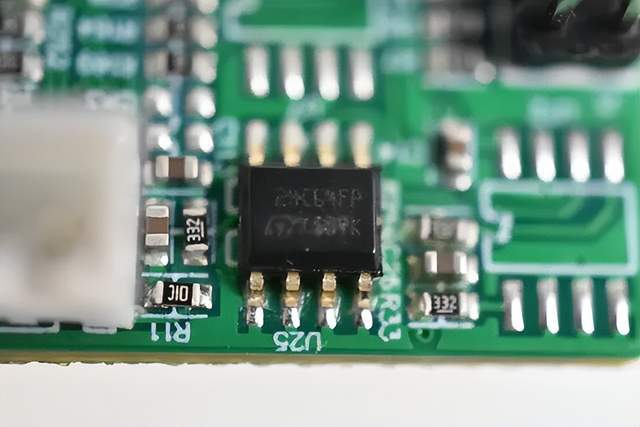

EEPROM存储器是来自元器件厂商意法半导体的24C64RP。

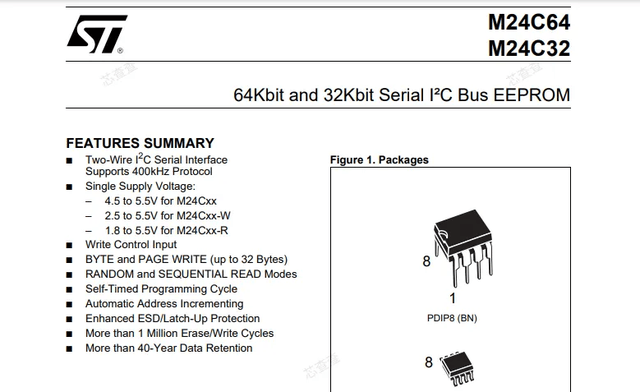

24C64RP是一款64Kbit工业级串行EEPROM存储器。关键参数为：I2C总线通信，支持1.8V-5.5V宽电压，具备100万次擦写寿命。在变频器中，它专门用于存储用户设定参数(如频率、电流限值)及故障记录。即使系统彻底断电，这些核心配置数据也能永久保存，确保再次启动时恢复运行状态。

变频器Big-Bit拆解总结

众辰Z8400-2R2G变频器产品的显示按键板具有极简引脚占用与串行扩展的特点。其核心功能是将MCU的少量串行信号高效转换为多路并行输出，用于驱动数码管显示并降低布线复杂性。

主控板的设计则体现了工业级产品对精度与稳定性的双重追求。

该电路板的核心中枢采用了德州仪器的TMS320F28034PNT高性能32位实时控制MCU，负责运行矢量控制算法并精准控制IGBT开关 。

在信号隔离与传输层面通过华联电子HPL6S135高速光耦实现PWM信号的精准传输，并配合亿光电子EL357N通用光耦进行反馈信号隔离。同时利用芯力特SIT3088E收发器保障远距离通信的抗干扰性

在逻辑处理与信号整形方面，大量选用了无锡中微爱芯的器件，包括AiP74HCT244与AiP74LVC244三态缓冲器、AiP2903比较器及AiP74HC14施密特触发反相器，确保数字信号在复杂电磁环境下的准确判定 。

此外，德州仪器TL084I运算放大器负责精密信号调理，辅以监控电路与意法半导体24C64RP EEPROM存储器，共同构成了涵盖控制、检测、保护及存储的完整系统，体现了该系列变频器作为高性能矢量控制产品的技术底蕴 。

下一期Big-Bit拆解将解析这款变频器产品剩余的电路板——开关电源驱动板，看一下其元器件构成，敬请关注!
