安森美推出高能效LED照明应用GreenPoint®参考设计

来源:华强电子网 作者:------ 时间:2009-11-26 11:36

安森美

       2009年11月25日,应用于绿色电子产品的全球领先高性能、高能效硅方案供应商安森美半导体(ON Semiconductor,美国纳斯达克上市代号:ONNN)推出两款新的GreenPoint?参考设计,加速及简化高能效发光二极管(LED)照明应用的开发。

    第一款参考设计采用适合MR16 LED替代的尺寸及特性配置,是经过精心构建及测试的3瓦(W)至5 W LED驱动器方案,用于 驱动高亮度LED(HB-LED)第二款参考设计是为期望符合美国 “能源之星”(ENERGY STAR?)住宅照明应用1.1版固态照明(SSL)要求的设计人员而设,乃经过精心构建及测试的隔离型8 W恒流LED驱动器GreenPoint?方案

    这两款新的参考设计均提供构建完整应用的全部功能模块,并提供包括参考设计概述、原理图、物料单(BoM)Gerber文件及评估指引的完整文档。

       MR16参考设计基于降压-升压型拓扑结构,使用安森美半导体的非隔离型恒流配置、工作在约150千赫兹(kHz)频率的NCP3065开关稳压器。这参考设计电路适合轨道照明、汽车照明及景观照明等12 Vac12 Vdc应用,不论输入线路及输出LED电压如何变化,均提供平坦的电流稳流。这参考设计还提供独特的自动检测电路,支持12 Vdc12 Vac电源输入,同时维持目标输出电流。

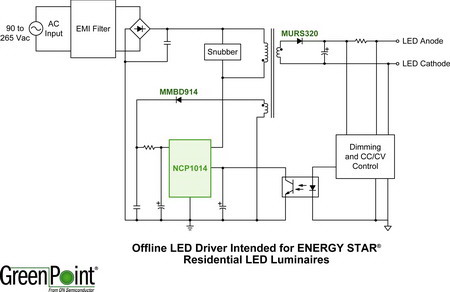

  安森美半导体的另一款针对“能源之星”住宅LED照明的离线型LED驱动器GreenPoint?参考设计经过优化,驱动便携台灯、橱柜内照明及户外走廊灯等应用中的18颗大功率LED。这参考设计采用新颖的电路配置,无须增加额外的无源功率因数校正(PFC)网络,即可在115 Vac条件下提供高于0.85的功率因数,减少了元器件数量,并轻松满足住宅LED应用功率因数要求。这设计支持90 Vac265 Vac的通用输入电压工作,采用安森美半导体集成了固定频率电流模式控制器和700 V MOSFETNCP1014开关稳压器集成电路(IC)

    安森美半导体电源应用市场营销总监郑乐康(Laurent Jenck)说:“随着新、老制造商不断强化LED相较于传统照明方案在性能、成本、可靠性及能效方面的优势,固态照明市场会持续增长。安森美半导体这些新的GreenPoint?参考设计提供经过证明及测试、极尽高能效的高亮度LED动方案,使新的及新兴照明应用设计人员可大幅缩短开发周期。”

关于GreenPoint?

         安森美半导体的GreenPoint?参考设计以现有技术建立符合新兴能源能效标准的可行性带来更高能效的系统设计,并定下能效基准指标,安森美半导体的GreenPoint?参考设计包括ATX、数模(DTA)转换盒、机顶盒(STB)阴极射线管电视(CRT TV)LCD TV 电源, 5 W 16 W40 W60 W90 W 200 W电源适配器,查看这些设计的文档,请访问http://www.onsemi.cn/greenpoint
