1A VLDO从0.9V 输入产生低至0.2V 的输出

来源:华强电子网 作者:—— 时间:2010-05-18 16:03

2010 518 凌力尔特公司 (Linear Technology Corporation) 推出 1A 非常低压差线性稳压器 (VLDO?) LT3022,该器件具有低至 0.9V 的输入电压能力和低至 0.2V 的可调输出电压。LT3022 的低 VIN 能力加之该器件的低压差 (满负载时典型值为 145mV) 使其非常适用于数字 IC (FPGAASICDSP、微处理器微控制器等) 的低电压、大电流轨应用,。它还可以应用在一般的高效率、低 VIN 至低 VOUT 转换 (例如1.8V 1.5V1.5V 1.2V 1.2V 0.9V)。此外,该器件以仅为 400uA 的静态电流提供低功率工作模式,停机时静态电流不到 10uA,从而延长了手持式应用的运行时间。

LT3022 稳压器用低 ESR、电容值低至 10uF 的陶瓷输出电容器优化稳定性和瞬态响应。LT3022 是高度准确的,在整个电压、负载和温度范围内具有 ±3% 的输出电压准确度,0.1% 的典型电压调节和 0.1% 的典型负载调节。该器件无懈可击的内部保护电路包括电池反向保护、输出反向保护、输出至输入 (电流) 反向保护、电流限制和具迟滞的热限制。

LT3022EDHC LT3022IDHC (16 引线 3mm x 5mm DFN) 以及 LT3022EMSE LT3022IMSE (热增强型 MSOP-16) -40°C +125°C 的结温范围内工作,E I 级版本都有现货供应,从而可提供热性能提高和占板面积紧凑的解决方案。以 1,000 片为单位批量购买,DFN 封装器件的价格分别为每片 2.73 美元和每片 3.13 美元,MSOP 封装器件的价格分别为 2.87 美元和 3.29 美元。如需更多信息,请登录 www、linear、com.cn

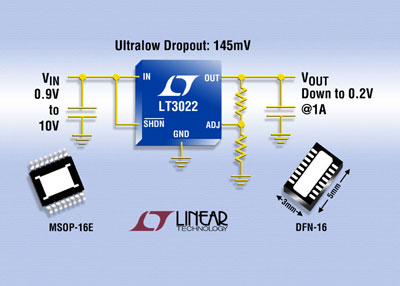

照片说明0.2V 输出能力的 1A VLDO

性能概要LT3022

·         VIN 范围:0.9V 10V

·         VREF 准确度:在整个电压、负载和温度范围内为 ±3%

·         VOUT 范围:0.2V 9.5V(可调)

·         压差电压:145mV

·         输出电流:1A

·         采用低 ESR、陶瓷输出电容器 (最小 10uF) 可稳定

·         0.1% 的负载调节 ( 1mA 1A)

·         静态电流:400uAISD<10uA

·         具迟滞保护的电流限制和热限制

·         电池反向、输出反向和输出至输入 (电流) 反向保护

·         16 引线 DFN (3mm x 5mm x 0.75mm) 封装

·         16 引线耐热增强型 MSOP 封装
