单片式开关稳压器LM2576-ADJ及其应用

单片式开关稳压器LM2576-ADJ及其应用

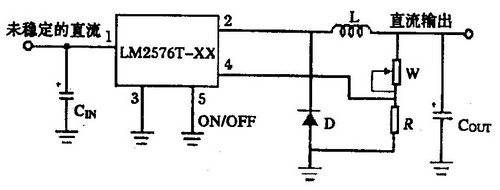

图3 　LM2576-ADJ 典型应用电路

3 　LM2576-ADJ 构成单片开关电源

3. 1 　工作原理
交流电经电源变压器隔离降压再经桥式整流滤波后,加到LM2576-ADJ 输入端1 脚。稳压器控制端4 脚接于电位器W和电阻R 组成的分压电路上,改变W即可改变分压比,就能调节其输出电压大小。Vo = UREF(1 +W/R) ,其中UREF为稳压器取样电路基准电压为1. 23V。C1 输入端滤波电容, C2 、C3 输出端滤波电容如图4 所示。

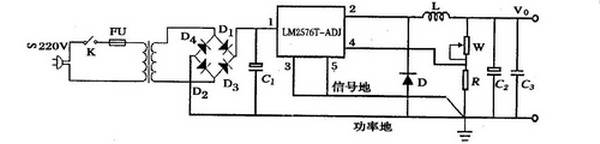

图4 　高效率输出连续可调稳压电源

3. 2 　器件选择
C1 的选择原则可按IOM×1000uF/A 经验公式进行估算,即每输出1A电流就对应于1000uF 的电容量,耐压为63V 即可。续流二极管D的选择,正向额定电流必须大于负载电流,耐压值必须大于输入电压。

贮能电感的计算,按公式计算。其中Vi为LM2576-ADJ输入不稳定的直流,Iomin为开关稳定器输出电流的最小值,f 开关管工作频率。

输出端滤波电容的计算, 按 公式计算。其中△Vo 为开关稳定器输出电压纹波分量。

3. 3 　使用注意事项
(1) 当输出电压较低时,其输出脉宽很窄,占空比很小,将增加输出电压的纹波系数。因此,变压器次级宜采取高低压抽头。
(2) 信号地与功率地必须分开布置,因为功率地线上流过大电流在印制板上形成压降若被引入信号端,经过开关稳压器反映到输出端,将影响稳压性能。
(3) 使用中应避免输出端短路,尤其是当输出电压较高、输出电流较大时,有可能造成开关稳压器损坏。
