结合DPA和IBA优势的隔离DC-DC转换器

结合DPA和IBA优势的隔离DC-DC转换器

　　简介
　　
　　先进的电信与无线架构、网络与通信技术及高速服务平台等终端系统需要持續不斷的改善良更新產品, 隨着市場的要求, 出現了更新、更快的ASIC、DSP、FPGA、高速微处理器和存储设备电源行业也需要作出相應的調整. 這些器件改變了電源規格的要求,需要提供多路工作电压、更高的瞬态电流要求、更小的元件尺寸。但是由于技术上若干固有的限制，使得电源的发展也受到制约。一般而言，电源系统不会为整体系统提供主要卖点，因为系统必须有电源供电，并且终端应用是处理数据而并非产生电压和电流。如果电源系统占太多的空间，那么增加到终端产品具有竞争优势的一些其他技术特征就可能会被削弱或者完全忽略。为解决这些问题，系统设计者一直努力设计一种最佳类型的分布式电源系统以满足系统需求，同时仍然保持高效、可靠、低成本的特点，灵活地适应快速变化的需求。

　　多种选择

　　今天，有多种电源构架方案可以選擇。对于工作在36V-75V正常电压范围的电信系统，一般而言，會按功率等级和电压轨的数量决定是使用 DPA(分布式电源架构)或 IBA（中转母线架构）中的何种构架。对于大功率计算系统和服务器供电这样的系统，有经验的设计师发现系统背板由 48V或更高的电压作为母线，並且把 48V电压转换到所需的 POL电压时，更具有效率优势。

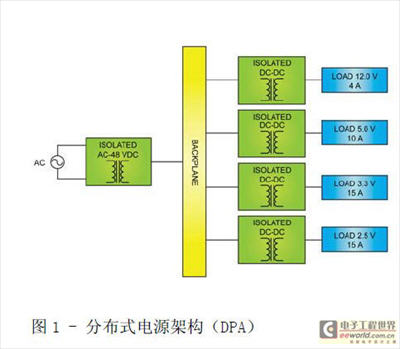

　　图 1和图 2分别以简化结构框图的形式显示了典型的 DPA和 IBA构架拓扑。DPA将输入的交流电（AC）转换为 36V-75V或 36V-60V窄范围的直流电压（DC）。
