结合DPA和IBA优势的隔离DC-DC转换器
来源:C. R. Swartz Picor公司 作者:N. Smithfield , R.I. 时间:2010-06-04 09:13
这种新的电源转换器,面积比市面上一些 NiPOL还要少, 用它来替代 1/16砖模块,可以减省 DPA架构的整体面积.对一些对尺寸,重量非常注意的应用,他们可以以与 IBA相约的空间,用上带隔离元件.这转换器系列有多种输出电压,系统统设计师可以把隔离的电压直接供电给负载。PI3101和其他 Cool-Power系列产品,同样是為低功耗應用而設計的.體積只有 0.87”(長) X0.65”(寬)X 0.265”(高), 應是目前体积最小,兼具隔离, 轉壓, 穩壓的25W隔离式电源解决方案。
对尺寸有要求时

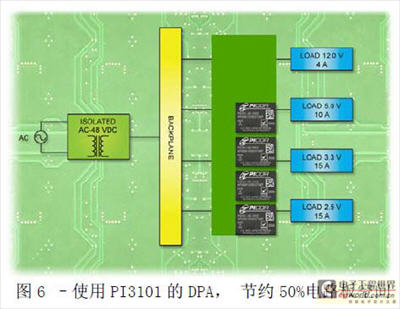

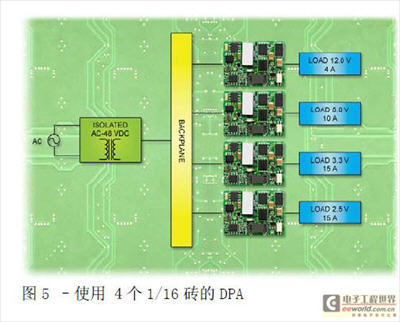

考虑 DPA的配置,如图 1所示。在 PI3101出现之前,最小的隔离方案是由四个 1/16砖转换器组成来产生穩壓输出功率。随着 PI310x Cool-Power系列产品的出现,整个系统的尺寸可减至原来的一半。图 5 按比例显示了真实的 1/16砖尺寸;图 5是使用 PI310x Cool-Power方案后,尺寸方面的差别。
