桥架的EMC设计

桥架的EMC设计

电磁兼容性（EMC），是指电子设备或网络系统具有一定的抵抗电磁干扰的能力，同时不会产生过量的电磁辐射。也就是说，要求设备或网络系统能够在比较恶劣的电磁环境中正常工作，同时又不能辐射过量的电磁波干扰周围其它设备及网络的正常工作。

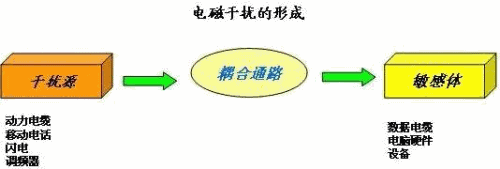

图：电磁干扰源与电磁干扰的传输方式

对于综合布线而言，选择一种性能优秀的桥架也是提高EMC性能的保证。另外，在设计施工时候，要注意：

1. 将动力电缆和数据电缆分置

敏感体与辐射干扰源之间应有的防护间距，即可将敏感体所受干扰减至允许范围内而不影响正常工作。同时还应考虑本工程内部干扰源对环境的影响，以及工程内部电子电气设备间、强电与弱电及控制线路间保持必要的防护间距。

对于布线系统来说，就是要将动力电缆和数据电缆放置在不同的桥架路径中。若条件所限无法满足应有间距，则应采用其它防范与抑制措施。

使用中间分隔板，在两种不同线缆放置在同一桥架内时，可以有效提高EMC性能，减少强电线缆与弱电线缆之间的间距。

2. 将动力电缆和数据电缆保持一定距离

相应规范：

《综合布线工程设计规范》GB50311-2007：

7.0.1综合布线电缆与附近可能产生高电平电磁干扰的电动机、电力变压器、射频应用设备等电器设备之间应保持必要的间距，并应符合下列规定：

1、综合布线电缆与电力电缆的间距应符合表7.0.1—1的规定。

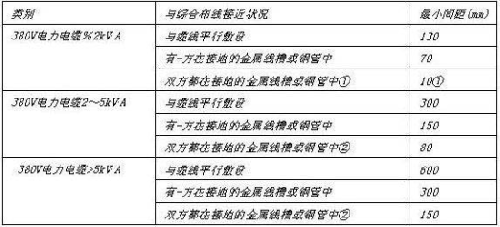

表7.0.1-1综合布线电缆与电力电缆的间距

注：①当380V电力电缆<2kV?A，双方都在接地的线槽中，且平行长度≤10m时，最小间距可为10mm。

②双方都在接地的线槽中，系指两个不同的线槽，也可在同-线槽中用金属板隔开。

《民用建筑电气设计规范》JGJ16-2008 22.7.1 配电线路与电子信息系统传输线路应分开敷设，当受建筑条件限制而必须平行贴近敷设时，应采取屏蔽措施。

现在提倡在数据中心使用网格式桥架，一个重要的原因是网格式桥架让线缆根根可见，一旦由于施工的失误把强弱电敷设在一个桥架里头，或者分开的距离未达到标准规定的要求，可以马上目测的到，及时进行更正，避免使用线槽带来的“隐藏”的风险，方便业主真正的管控布线质量。

3.保证良好的电连续性

布线系统拥有良好的电连续性也是系统取得良好EMC性能的关键因素之一。我们知道，位于电磁场中的金属桥架上会形成噪声，而系统接地实际上就是让噪声电流通过桥架直接释放到大地的过程。

现在有些网格式桥架厂商提供高质量的连接件，不仅提供单纯的两个桥架间的物理连接，同时也提供桥架间良好的电气连接，值得借鉴。

相应规范：《民用建筑电气设计规范》JGJ16-2008 21.8.3.

4. 不同的的电缆应该成直角交叉放置

根据法拉第电磁感应定律，我们知道，强电线缆周围的磁场和强电线缆刚好成90°，如果系统中弱电线缆也和强电线缆成90°放置，电磁场和弱电线缆的方向是平行的，不构成交叉点，也就形不成干扰。因此，如果现场条件允许的情况下，尽可能使不同的线缆垂直安装。

相应规范：

《民用建筑电气设计规范》JGJ16-2008

22.7.2 配电线路与电子信息系统传输线路交叉时，应垂直相交；广播线路与其他电子信息系统传输线路交叉时，宜垂直相交。

5. EMC性能取决于多种因素

系统的设计、安装、工程监理和测试验收人员应共同来保证网络系统与其它电子设备具有电磁兼容性(EMC)。设计人员在设计中要保证选择线缆的技术性能指标、走线和管道的设计能够消除电磁干扰问题。厂商生产、供应的线缆进行认证，提供安装的网络系统EMC 性能的保证。安装人员确保按设计和规范组织施工，验收人员严格按照规范和设计进行测试和验收，以确保信息网络的高质量、高性能。
