汽车电子开发流程浅析

汽车电子产品是软硬件结合的嵌入式系统。为了节约资源，缩短产品开发周期，一般应采取软硬件同步开发的方案。

1、汽车电子产品的开发流程
　　
汽车电子产品是软硬件结合的嵌入式系统。为了节约资源，缩短产品开发周期，一般应采取软硬件同步开发的方案。汽车电子产品的开发工具对软硬件的同步开发、调试提供了很好的支持。汽车电子产品的软件开发分为功能描述、软件设计、代码生成、操作系统环境下高级调试等步骤。汽车电子产品的硬件开发分为硬件描述、硬件设计、硬件调试等步骤。当软件设计完成后，通过使用相应的工具，完成在虚拟ECU平台上的验证。当硬件设计完成后，与硬件一起进行软硬件集成调试。通过这种开发方式，缩短了产品上市的时间。

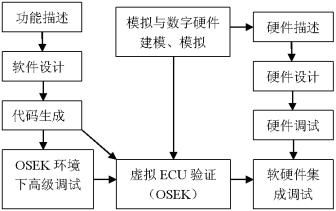

软硬件并行的开发方案

2．汽车电子产品软件开发流程
　　

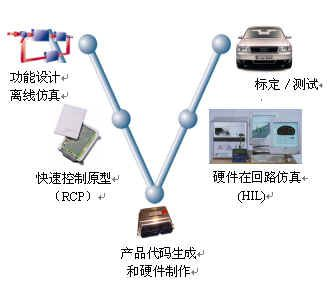

汽车电子产品软件开发流程是“V”形开发流程。“V”形开发流程分为五个阶段，即功能设计、原型仿真、代码生成、硬件在回路仿真－HIL、标定。

　　在功能设计阶段使用的主要工具是MATLAB。通过使用MATLAB提供的Simulink、Stateflow等工具，完成控制方案的设计、功能模块的设计、控制算法的设计等任务，并进行初步的仿真模拟工作。在原型仿真阶段使用的主要工具是dSPACE。使用dSPACE提供的快速控制原型－RCP工具完成离线的仿真工作。在开始该阶段之前，需要使用Real Time Workshop、Targetlink等工具完成由Simulink、Stateflow等产生的代码向标准 C代码的转换工作。

　
3．汽车电子产品代码生成过程
　　
　 在进行向标准 C代码的转换的过程中，可以根据需要加入符合OSEK规范的嵌入式实时操作系统。在代码生产阶段使用的主要工具是CodeWarrior。通过使用CodeWarrior提供的编译器、调试器等工具，完成从标准C代码向目标硬件平台上的产品代码的转换工作。下图表示了汽车电子产品的代码生成过程。

汽车电子产品代码生成过程

4.汽车电子系统划分
　　
汽车电子产品可分为两大类：1. 汽车电子控制装置，包括动力总成控制、底盘和车身电子控制、舒适和防盗系统。2. 车载汽车电子装置，包括汽车信息系统(车载电脑)、导航系统、汽车视听娱乐系统、车载通信系统、车载网络等。

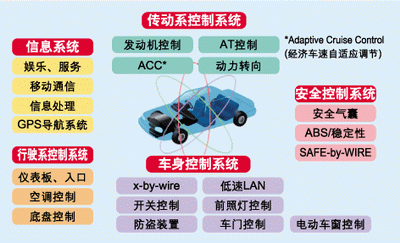

下图所示为汽车电子系统的划分示意图。
