2) 8 W至25 W LED通用照明应用要求及方案：无PFC与有PFC

在8 W-25 W AC-DC LED照明应用中，我们要考虑两种情况。一种是应用不要求功率因数校正(PFC)。另一方面，美国能源部(DOE)“能源之星”固态照明(SSL)规范规定任何功率等级皆须强制提供功率因数校正(PFC)。这标准适用于一系列特定产品，如嵌灯、橱柜灯及台灯，其中，住宅应用的LED驱动器功率因数须大于0.7，而商业应用中则须大于0.9。但这标准属于自愿性标准，即可选择不遵从或遵从。因此，要考虑的另一种情况是要求PFC。

不需要PFC的8 W到25 W AC-DC LED照明方面，典型应用如PAR30、PAR38和嵌灯。在这类应用中，输入电压要求为85~135 Vac或185~264Vac(或通用输入)，能效要求大于80%，提供短路保护及开路保护等保护特性，恒流输出电流为350 mA、700 mA及1 A等不同电流。相应地，可以采用安森美半导体的NCP1028或NCP1351，见图2。

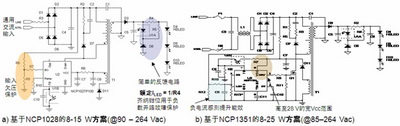

图2：基于NCP1028和NCP1351的8-15/25 W AC-DC LED照明方案(无PFC)

其中，NCP1028是一款增强型单片开关控制IC，提供800 mA峰值电流，还提供过功率保护、内置斜坡补偿及输入欠压保护等特性，适用于在通用宽电源输入的应用中提供几瓦至15 W的输出功率。除了基于NCP1028的无PFC方案，安森美半导体现也提供基于NCP1028的有PFC的方案。NCP1351则是一款固定导通时间、可变关闭时间脉宽调制(PWM)控制器，适用于成本至关重要的低功率离线反激开关电源应用。这器件支持频率反走，还具有闩锁输入、自然的频率抖动、负电流感测及扩展的电源电压范围等特性。

在要求PFC的8 W到25 W AC-DC LED照明方面，典型应用同样是PAR30、PAR38和嵌灯。这类应用的输入电压规格为90至264 Vac，能效要求80%，支持350 mA、700 mA及1 A恒流输出，提供短路及过压保护，功率因数要求高于0.9。这类应用适合采用安森美半导体的NCL30000单段式功率因数校正LED驱动器。单段式拓扑结构省下专用PFC升压段，减少元器件数量，帮助降低系统总成本。NCL30000提供高于0.9的功率因数，满足IEC C类谐波含量要求。这器件能够直接驱动LED，带精确恒流输出控制，在5至15 W的较低输出功率时能效高于80%，典型能效高于83%，并支持TRIAC等现有调光方案。

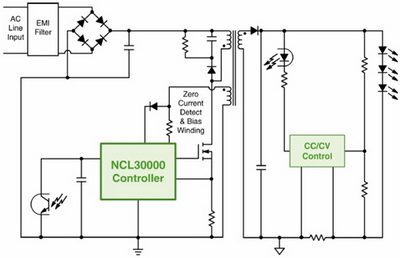

图3：基于NCL30000的8-25 W AC-DC LED照明方案(有PFC)

3) 50 W至200 W LED通用照明应用要求及方案

功率高于50 W的AC-DC LED应用广泛用于街道照明及大功率区域照明，可以采用不同的LED方案，用于50 W-150 W或100W -200 W的功率范围。假定其输入电压规格为90--264 Vac，功率因数高于0.9，能效大于85%，提供短路及过压保护，及350 mA、700 mA和1 A的恒流输出。此类应用可以采用下述不同方案，适应不同需求：

NCL30001：单段式PFC LED驱动器；

NCP1607+NCP1377：CrM PFC+ QR PWM；

NCP1607+NCP1397或NCP1392/3：CrM PFC+ LLC PWM。

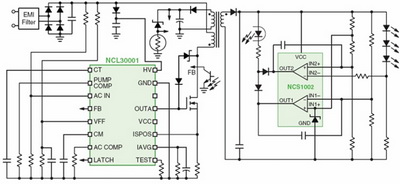

图4：基于NCL30001的40-150 W AC-DC LED照明方案。

以NCL30001为例，这是一款电流连续模式(CCM)控制器，用于40 W到150 W功率范围的单段式功率因数校正LED驱动器。这器件支持20到250 kHz的可调节开关频率，支持频率抖动和电压前馈，包含输入欠压和过载定时器，提供高能效和高功率因数及强固的保护特性，图4是NCL30001的典型应用电路图。

值得一提的是，近年来，业界对超高能效的LED照明拓扑结构兴趣日浓，期望在相对较低的功率电平(<50 W)提供高于90%的能效，这个能效目标甚至比“能源之星”2.0版外部电源能效要求(功率不超过49 W时能效高于87%)更高。要达到这样高的能效，需要采用新的拓扑结构，如从反激拓扑结构转向谐振半桥拓扑结构，从而充分发挥零电压开关(ZVS)的优势。有利的是，安森美半导体早已着手开发能用于LED驱动电源的高能效半桥解决方案，如NCP1396及其升级版NCP1397高性能谐振模式控制器。NCP1397内置高端和低端驱动器，支持可调节及精确的最低频率，提供极高能效，并具备多种故障保护特性。
