凌力尔特推出多协议收发器 提供集成的可通断终端电阻

凌力尔特推出多协议收发器 提供集成的可通断终端电阻

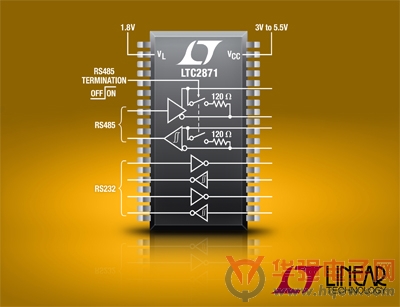

凌力尔特公司推出面向 3.3V 和 5V 系统的多协议收发器 LTC2870 和 LTC2871，这两款器件具集成的可通断终端电阻。RS485 系统在通信总线终端需要一个终端电阻器，以最大限度地减轻信号反射。LTC2870 和 LTC2871 均集成了引脚控制的终端电阻器，可非常容易地重新配置接口，从而无需外部电阻器和控制继电器。启动后，终端电阻器自动接通或断开，以匹配收发器选择的 RS232 或 RS485 协议。两款器件都有很强的 ESD 保护：当断电或工作时，在收发器总线引脚上提供 ±26kV HBM (LTC2870) 或 ±16kV HBM (LTC2871) 保护。LTC2870 可以在共享 I/O 总线上配置为两个 RS232 单端收发器或一个 RS485 差分收发器，而 LTC2871 提供两个 RS232 收发器和一个 RS485 收发器的独立控制，每个收发器都在专用 I/O 总线上。两款器件都减少了多协议网络的组件数，且均提供运行中的可配置性。

LTC2870 和 LTC2871 均适用于种类繁多的应用，包括软件可选的多协议连接端口、销售点终端、保安摄像机、电缆中继器和协议转换器。可选的 1.7V 至 5.5V 逻辑电源实现了方便的数字连接，而集成的 DC/DC 升压型转换器无需用多个电源来驱动 RS232 电平。驱动器和接收器都可以独立禁止，以使他们处于高阻抗状态，从而在低功率停机模式仅消耗 9uA 电流。除了自动的终端电阻选择，两款器件都提供半双工和全双工 RS485 切换以及逻辑环路返回模式，该模式将驱动器输入导引到接收器输出，以进行诊断性自测试和调试。其他保护性措施包括在所有引脚上提供 ±4kV 或更高的 ESD、过热停机保护和完整的防故障 RS485 接收器，该接收器用于浮置、短路或终止输入，无需外部网络偏置电阻器和 UART 锁定。
