Maxim推出业内尺寸最小的2通道ADC
来源:华强电子网 作者:—— 时间:2010-12-20 10:53

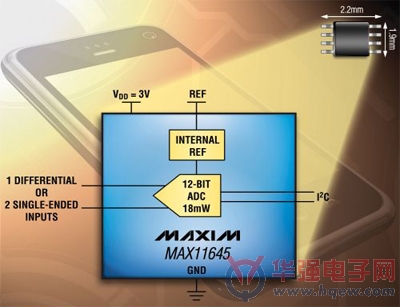

Maxim推出业内尺寸最小的2通道ADC MAX11645。该款12位I2C ADC在微型1.9mm x 2.2mm晶片级封装(WLP)中内置基准。4 x 3焊球阵列、0.5mm焊球间距便于在四层PCB上进行布局,0.64mm的超薄外形使器件理想用于在PCB两侧放置元件的设计。该款ADC只需在电源输入端外接一个0.1μF的陶瓷旁路电容,极大地降低了外部元件数量和整体方案尺寸。紧凑的外形封装和业内最佳的低功耗特性(转换时间为1ms时,功耗仅为18μW)使MAX11645成为耗电量极大的传感器、便携式消费类电子、网络和计算机系统中负载点监测(电压、电流和温度)等多种应用的理想选择。
MAX11645的采样速率高达94ksps,比采用同等数量级方案尺寸的最接近的竞争方案快28倍。ADC的高采样速率可确保在较短时间内完成对多个通道的转换,从而使器件在更多的时间内可处于关断模式,进一步降低系统的总功耗。
MAX11645采用2.7V至3.6V单电源供电,内置2.048V基准。该款12位ADC的SINAD高达70dB,具有±1 LSB (最大值)的INL和DNL误差,增益误差温漂为0.3ppm/°C。0至VREF (单极性)和±VREF/2 (双极性)范围的输入信号可实现真正的12位转换精度。
MAX11645是Maxim众多I2C ADC产品中的最新成员,该产品线提供引脚和软件兼容的2/4/8/12通道、8/10/12位ADC器件,使设计人员可轻松满足设计中的空间、性能和成本要求。该系列ADC还独特地集成了内部基准、FIFO和可选扫描模式。关于MAX116xx I2C ADC产品线的完整列表,请参见选型表。
对于无需12位分辨率的应用,可采用MAX11645的10位引脚兼容版本MAX11647。MAX11645/MAX11647采用12焊球WLP和8引脚μMAX?封装,工作在-40°C至+85°C扩展级温度范围。此外,可提供4、8和12通道ADC器件(MAX11613/MAX11615/MAX11617)的评估板。
