凌力尔特推出1.5A 负低压差线性稳压器LT3015

凌力尔特推出1.5A 负低压差线性稳压器LT3015

凌力尔特公司 (Linear Technology Corporation) 推出1.5A 负低压差线性稳压器 LT3015，该器件具快速瞬态响应、低噪声和精确电流限制。凭借其 -1.8V to -30V 的宽输入电压范围及 -1.220V 至 -29.5V 的可调输出电压，该器件的共发射极 NPN 功率晶体管设计只需单个电源，并实现了一个 310 mV (满负载时的典型值) 的低压差电压。在 10Hz 至 100kHz 带宽范围内，输出电压噪声仅为 60μVRMS。LT3015 具有 1.1mA 的工作电流，停机时 <1μA，在出现压降时静态电流得到了很好的控制。LT3015 是作为凌力尔特其中一个广受欢迎之正 LDO (1.5A LT1963A) 的负补充器件，非常适合于负逻辑电源、低噪声仪表、工业电源以及后置稳压开关电源。

LT3015 的基准放大器拓扑提供精确 DC 特性，并用极宽范围的输出电容器 (包括小型和低成本的陶瓷输出电容器) 提供良好的环路稳定性。该器件用仅为 10μF 的输出电容器可稳定。不必增加在使用其他很多稳压器时常见的串联电阻 (ESR)，就可以使用这些纤巧的外部电容器。LT3015 具有双向停机功能，允许该器件以正或负逻辑电平工作。此外，由于 LT3015 的高停机门限准确度，SHDN 引脚可用来为稳压器输入电源设定可编程欠压闭锁 (UVLO) 门限。该 IC 的内部保护电路包括反向输出保护、具折返的精准电流限制 (用于将功率晶体管保持在其安全工作区内) 及具迟滞的热限制。

LT3015 可提供具背部散热衬垫的扁平 (仅高 0.75mm) 3mm x 3mm 8 引脚 DFN 封装、具背部散热衬垫的 12 引脚 MSOP 封装、通孔 TO-220 封装和表面贴装型 DD-Pak 封装。 E 级和 I 级工作节温为 -40°C 至 +125°C，MP 级规格为 -55°C 至 +125°C。E 级、I 级和 MP 级的 DFN、MSOP、TO-220 / DD-Pak 版本的千片批购价为每片 2.67 美元，所有器件都有现货供应。

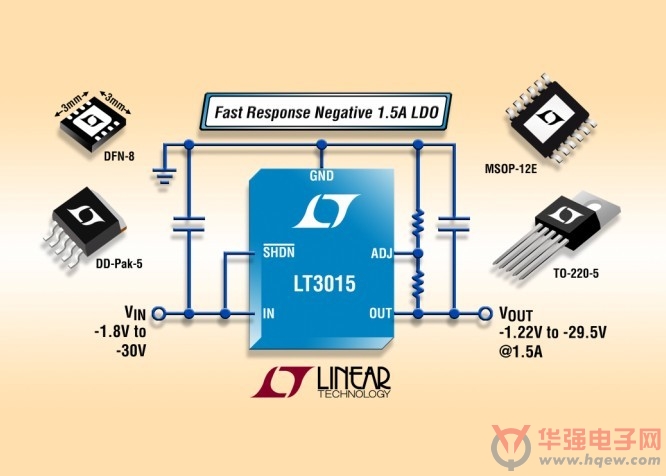

照片说明：LT3015 1.5A 负 LDO

性能概要：LT3015

·         VIN 范围：-1.8V 至 -30V

·         VOUT 范围：-1.22V 至 -29.5V (可调)

·         压差电压：310mV

·         输出电流：1.5A

·         具折返的精确电流限制

·         采用 10μF 陶瓷输出电容器可稳定

·         低输出噪声 (无需增加旁路电容器)：60μVRMS

·         精确双向 SHDN 逻辑

·         快速瞬态响应

·         工作电流：1.1mA

·         停机电流：<1μA

·         可耐受反向输出电压

·         具迟滞的热限制

·         3mm x 3mm x 0.75mm DFN-8、MSOP-12、DD-Pak 和 TO-220-5 封装
