Linear推出高性能数模转换器LTC2758

Linear推出高性能数模转换器LTC2758

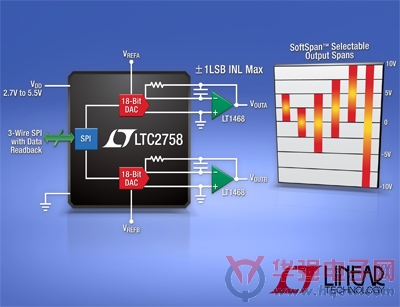

       2012 年 1 月 11 日，凌力尔特公司 (Linear Technology Corporation) 推出业界第一款高性能双通道、18 位、电流输出数模转换器 (DAC) LTC2758。该器件提供准确的 18 位 DC 规格，包括随着温度变化的 ±1LSB (最大值) INL 和 DNL。除了卓越的 DC 规格，LTC2758 还具有 2.1μs 的快速稳定时间和很低的 0.4nV?s (3V)、2nV?s (5V) 干扰脉冲，从而有可能产生更高的频率、噪声更低的输出波形。这种 DC 和 AC 准确度在双通道 DAC 中的独特组合可实现更高性能的医疗设备、仪表、自动测试设备、流程控制和工业自动化的设计。

       LTC2758 的 SoftSpanTM 特性允许输出 6 个达 ±10V 的独特单极性和双极性输出范围。这些输出电压范围包括两个单极性范围 (0V 至 5V、0V 至 10V) 和 4 个双极性范围 (±10V、±5V、±2.5V、-2.5V 至 +7.5V)，这些范围可用软件或引脚搭接来选择。LTC2758 还集成了用于每个 DAC 的高精度电阻器，旨在实现基准反相、双极偏移以及增益与偏移调节。这样就不需要昂贵的外部精准电阻器和增益级了，从而允许客户改进生产物流并随时调整库存组合。

       LTC2758 通过 3 线双向输入 / 输出 SPI 串行接口通信，该接口允许任何内部寄存器回读以及 DAC 输出范围设定。电压控制的偏移和增益调节引脚使用户能消除系统偏移、增益误差或基准误差。

       LTC2758 是之前推出的引脚和软件兼容型双通道 16 位 IOUT DAC LTC2752 的后续器件。DC1684A 是相关的演示电路板，以评估 LTC2758 和 LTC2752。

性能概要：LTC2758

       ·         最大的 18 位 INL 误差：随温度变化为 ±1LSB

       ·         可通过编程或引脚搭接提供 6 种输出范围： 0V 至 5V、0V 至 10V、-2.5V 至 7.5V、±2.5V、±5V 和 ±10V

       ·         随温度变化保证的单调

       ·         干扰脉冲为 0.4nV?s (3V)、2nV?s (5V)

       ·         18 位稳定时间：2.1μs

       ·         2.7V 至 5.5V 单电源工作

       ·         1μA 最大电源电流

       ·         电压控制的偏移和增益微调

       ·         具所有寄存器回读功能的串行接口

       ·         清至 0V 或上电复位至 0V (这与输出范围无关)

       ·         48 引脚 7mm x 7mm LQFP 封装
