　　2.5 综评结果对模糊评语论域的映射

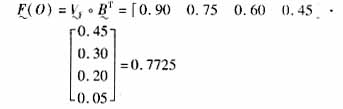

　　总目标和各级子目标的综评结果是一个向量。以总目标O为例，假设某设计方案的综评结果

=[0.45 0.30 0.20 0.05]，说明该设计方案O对于评语“优、良、中、差”的隶属度分别为0.45、0.30、0.20、0.05，则O的量化分值为：

　　对照模糊评语量化集

0.45}各元素的值，可知该设计方案的模糊评语为“良”略偏“优”。

　　3 应用实例

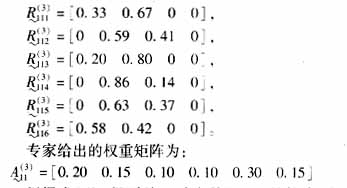

　　限于篇幅，本文仅对某继电器产品设计方案的二级子目标O11进行综评。通过ICAD系统的分析计算，首先得到评价指标O111-O116的特征值;然后按正态型隶属函数计算，得到各特征值相对于模糊评语“优、良、中、差”的隶属度(上述过程从略)，并将之以向量形式表示，其结果为：

　　根据式(6)，得到关于动态特性O11的综合评价：

　　该设计方案的动态特性子目标的模糊评语为“良”略偏“中”。

　　4 结语

　　本文基于模糊理论，提出了用于对继电器产品设计方案进行综合评价的多层次指标体系多目标、多层次综评方法。综评过程从低层到高层渐次进行，可对各级子目标和总目标予以评价，并量化打分，使设计人员能够在产品的设计阶段即察觉到设计方案的不足之处，从而有针对性地修改原设计。该模型可应用于继电器的ICAD系统或设计型专家系统中，为产品设计人员和用户对某个设计方案的取舍或者从多个设计方案中进行优选提供决策支持。

　　本文提出的综评方法也适用于对已经投产的继电器产品进行评价。
