安森美隔离型高功率因数LED驱动器方案
来源：华强电子网 作者：—— 时间：2012-05-29 09:35
配合TRIAC调光
除了要提供相关规范标准所要求的高能效及高功率因数，考虑特定的终端应用需求也很重要。如目前最常用的灯光亮度调控方法是三端双向可控硅开关器件(TRIAC)调光。但TRIAC调光器原本针对电阻型负载的白炽灯(白炽灯在电路中的作用就象是电阻)。因此，LED驱动器兼容TRIAC调光器也很重要，这样有利于用户沿用已有壁式TRIAC调光器，节省支出。

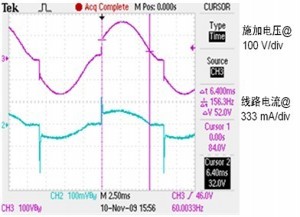

图3：NCL30000调光性能演示(通过改变调光器位置来在350 mA至1.7 mA之间调光)
有利的是，NCL30000兼容尾沿晶体管调光器及前沿TRIAC调光器，能够提供高于0.95的高功率因数，使输入电流波形看上去像是电阻型负载的波形，而这对兼容TRIAC调光器非常重要，因为用示波器截取的波形显示，优化设计的NCL30000单段式CrM反激LED驱动器的基本电流波形与输入电压波形保持同相(参见图3)。
演示板能效测试结果
安森美半导体基于NCL30000开发了目标功率低于18 W、支持4至15颗LED @ 350 mA且支持TRIAC调光(针对12颗LED进行预配置)的参考设计演示电路板。输入电压范围为90至305 Vac的NCL30000演示电路板的能效测试结果显示，宽输入电压范围下的功率因数达到或超过0.95(见左图)，且在宽LED正向电压条件下维持极佳稳流效果和高能效(右图)。
图4：演示板测量能效结果(左图：输入电流THD及功率因数；右图：负载稳流及能效)
