Marvell推出A19球泡灯和PAR38射灯设计方案

【高工LED专稿】 近日，LED驱动芯片新锐供应商Marvell继推出其数字反激式PFC控制芯片88EM8081的评估板、多种功率规格LED驱动电路参考设计之后，又特别针对中国市场推出基于这颗驱动芯片的高度优化交钥匙(Turn-key)设计方案和灯泡实物，公司称旨在帮助中国LED照明厂商降低设计成本，实现产品的快速上市，特别是海外中高端市场，从而加速LED照明应用的普及。

目前Marvell公司提供的超低功耗A19型交钥匙设计方案和灯泡实物包括两种(见图1)，均可用于替代40W的A19型球泡白炽灯：一种是采用4颗照明级别Cree XLamp® XP-E高效白光LED的方案；另一种是采用飞利浦Lumileds LUXEON® A LED的方案。

此外，Marvell还推出了采用Cree XLamp® MT-G产品的PAR38射灯交钥匙解决方案，用于替代100W的传统此类灯具。同时，Marvell还在开发A19 60W等效LED灯泡方案，很快也将与中国客户见面。

据介绍，Turn-key设计方案支持各种的AC输入，具有高达0.99的功率因数，总谐波失真(THD)低于<10%。所有这些方案已经过充分的安规、EMI/EMC测试，可确保客户通过CE、UL认证，且符合能源之星、LM-79和LM-80光性能测试标准，因此可直接用于投入生产。

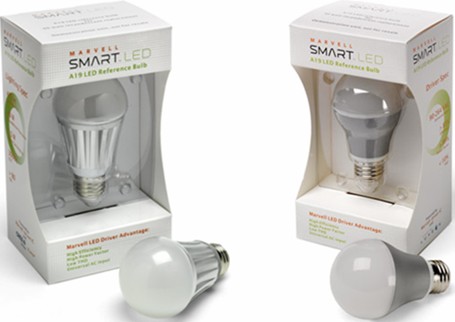

图1：使用Cree LED(左)和飞利浦Lumileds LED (右)的替代40W A19球泡灯的“Turn-key”设计方案实物图。

Marvell指出，目前大多数供应商只能提供某款驱动芯片的评估板或最多提供参考设计的支持，客户需要自行或外包复杂的电、光、热和外形设计。而Marvell可提供基于88EM8081驱动芯片的Turn-key设计方案的完整设计和生产资料包，具体包括：

- 完整的生产资料包；
- 驱动电路设计文档：电气原理图，Gerber文档和BOM清单；
- LED MCPCB Gerber文档；
- 完整机械设计的3D设计文档；
- 光度测试报告；
- 色度测试报告；
- 热特征报告；
- EMI/EMC 测试报告；
- 雷击保护测试报告。

此外，Marvell还提供5W-50W功率范围的适合各种灯具尺寸的参考设计，功率因数高达0.99，具备宽电压输入范围，效率最高达90%，并视客户需要可提供电气原理图、Gerber文档和BOM清单、变压器规格参数等设计文档。

Marvell公司称其Turn-key设计方案符合中国LED“国情”，中国有大大小小上万家LED照明企业，但具备设计能力的只占少数，结合“Turn-key”设计方案，中国厂商可以最低总体成本、出色的整体性能迅速将产品推向市场，并扫除进军海外中高端市场的各种门槛和障碍。

据介绍，Marvell去年推出并量产的用于住宅和商业应用的创新型LED照明产品88EM8081(开关频率为120KHz)控制器，可用于输出功率最高达150W的各种固态照明应用，包括：A19球泡灯、PAR20/30/38射灯、吊灯、筒灯、商用照明、路灯等。

除了采用先进的模拟电路实现高效率外，Marvell ® 88EM8081的架构中还包含一个可以用来增加新的独特功能的最优化DSP内核以及单级功率因数校正(PFC)电路，这允许制造商使用更少的外部元件，进而显著降低材料清单(BOM)成本。

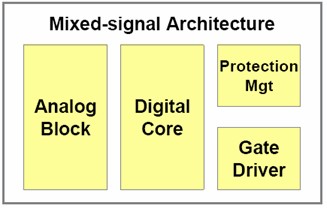

图2：88EM8081的这种混合信号架构支持快速增加新功能，且具有更高的可靠性和稳定性。

其DSP核是由硬件逻辑实现的，一些专有算法(如闭环控制、PID等)被固化在其中，不占用内存，没有增加额外成本。Marvell称这种数字技术对于可以持续工作5万小时以上的LED产品来说非常重要，并可迎合由LED照明技术带来的大众化市场机遇。

Marvell 88EM8081还支持自适应反馈环路，可实现业界最高水平的PFC(0.99)和最低的总谐波失真(THD，<10%)，从而更容易符合包括“能源之星”在内的全球各种法规。据内部评测，该产品的效率可达到85%以上，高出同类产品3-7%。

关于Marvell
Marvel总部位于美国硅谷，为全球知名半导体设计企业，在存储、通讯、移动互联、消费电子领域处于技术和市场领导地位，公司近年来将目标市场拓展到“绿色节能”领域， LED照明应用作为其中一个重要分支，目前Marvell在LED照明领域已获得几十项专利，并且专利数还在逐年持续增加。

未来，Marvell还将不断整合自己的混合信号设计、组网、无线、PFC和数字技术方面的丰富经验，为LED照明推出创造性的联网控制能力，进一步满足今天和未来数字LED系统的需求。

对LED照明应用，Marvell在美国加州硅谷总部设有系统架构和IC设计工程团队、在新加坡也设有IC设计团队，在中国上海则设立了应用工程团队和技术行销团队，以更好与本地客户沟通，开发适合的参考设计和Turn-key方案。

另外，Marvell还与活跃在亚洲和LED照明市场的知名授权分销商大联大(WPI)、富昌电子(Future)展开了合作，通过后二者的广泛技术支持和服务网络，为中国大陆的LED照明厂商提供服务。
