即时导通技术改善用户体验

       电池充电的另一个挑战是需要改善用户体验。用户时常有这样的疑问：为什么电池电量低时我要充电5分钟后系统才能导通系统？这是因为当用户连接便携设备充电的同时，通常也需要使用设备。令人尴尬的是，即使是最新型设备也要求约5分钟的初始充电，然后才允许系统启动及使用。如果采用双路径管理(DPM)技术，即可在插入充电线缆时立即导通便携设备。

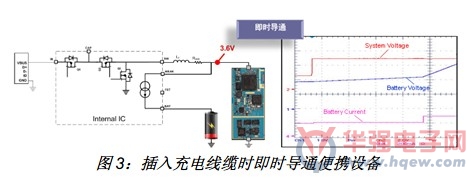

       NCP185x系列就应用了这样的即时导通系统技术，由于器件内集成的电流源可为电池充电，即使电池电压非常低，当用户插入电源适配器时，也可使系统电压保持在3.6V，让系统立即开启，无需等待；另外，内部集成的一个5 V升压器支持USB On-The-Go(OTG)反向供电，或用于HDMI接口的DDC电压供电，可以一边安全地给电池充电，一边单独为系统供电，如图3所示。当电池电压达到3.4 V时预充电结束，外部充电MOS管导通，系统电压跟随电池电压。传统充电器在电池电量低时，电池需要预充电一段时间，等待电池电压恢复到最低电压以上才能开机。

       安森美半导体的器件还支持死电池激活。当电池电压低于2.2 V时，开关充电器件提供10 mA小电流激活电池。此时系统仍可立即开机。
