安森美推出网络及通信应用的高性能时钟分配方案
来源:华强电子网 作者:—— 时间:2013-02-28 09:03
推动高能效创新的安森美半导体(ON Semiconductor)推出两款新的时钟分配集成电路(IC)。
安森美半导体工业及时序产品副总裁Ryan Cameron说:“NB6L56为业界提供了更先进的2:1信号管理方案。这器件与市场上现有产品的引脚对引脚兼容,但提供大幅增强的抖动性能,使眼宽(eye opening)更宽,因而提升系统可靠性。它能处理达2.5 GHz的时钟速度及达2.5 Gbps的数据流,而能耗极低。这器件与NB3F8L3010C相辅相成,后者在性价比、灵活性及性能方面更引人入胜,使其非常适合通信基础设施应用。”
NB6L56 2:1时钟/数据多工器性能极佳,它采用2.5伏(V)及3.3 V供电电压工作,其差分输入集成了通过VT引脚连接的内部50 Ω端接电阻。此功能使这器件能够接受多种逻辑电平标准,包括低压正射极耦合逻辑(LVPECL)、电流模式逻辑(CML)及低压差分信号(LVDS)。输出为800毫伏(mV)射极耦合逻辑(ECL)信号。即便分别以2.5 GHz频率和2.5 Gbps数据率工作,这器件产生的附加时钟及数据抖动也极小。所以NB6L56非常适用于同步光网络(SONET)、千兆位以太网(GbE)及光纤信道(FC)网络基础设施,以及其它电信和数据通信应用。

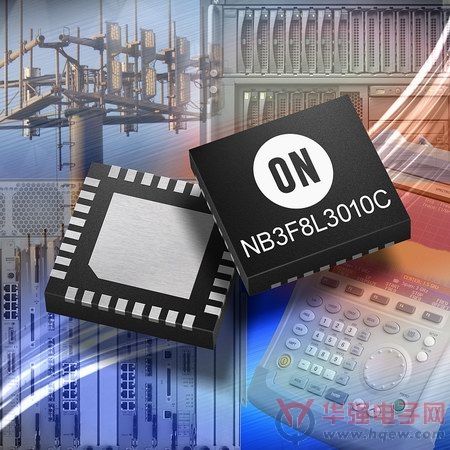

NB3F8L3010C 是一款3:1多工器及1:10时钟/数据扇出缓冲器,适合网络及通信应用。这器件采用3.3 V或2.5 V内核供电电压工作,差分输入接受LVPECL、LVDS、主时钟信令等级(HCSL)及短截线串联端接逻辑(SSTL)信号。它提供共10路单端LVCMOS输出,每路均能以200 MHz工作。输出歪曲率(skew)典型值保持在仅10皮秒(ps)。NB3F8L3010C和NB6L56器件都支持-40 °C至85 °C的工业温度范围。
封装及价格
NB6L56和NB3F8L3010C都采用低高度的5 mm x 5 mm 32引脚QFN封装供货。它们每批量1,000片的单价分别为4.92美元和4.41美元。(责编:damon)
