新日本无线为脉搏血氧仪开发出NJL5501R光反射器

新日本无线为脉搏血氧仪开发出NJL5501R光反射器

     新日本无线株式会社开发了一款光反射器NJL5501R，该反射器把红外光(波长940nm)和红光(波长660nm)两个LED和光电晶体管集成在一个封装，最适用于脉搏血氧仪及脉搏波血压计等医疗设备。（脉搏血氧仪是利用了血液中血红蛋白和氧合血红蛋白对红外光和红光的吸收比率不同，测量动脉血的血氧饱和度的仪器。现在多以测量透过身体部位的红外光和红光为主。）

   【概要】

    现在普遍使用的脉搏血氧仪的测量原理是用LED和光电晶体管夹住指尖等身体半透明部位，然后测量透过身体后的吸收光谱比率。这种构造存在测量时有压迫感和血流不通等问题。

    新日本无线开发的这款光反射器把红外光和红光两个LED和光电晶体管集成在一个封装，测量时不用夹住部位，通过测量反射光的吸收光谱就可以达到目的，彻底解决了测量时不快感的问题。

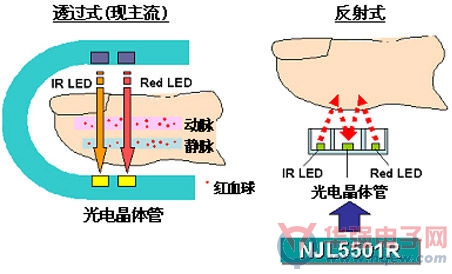

测量方式对比图

   【特点】

1．有助于反射式脉搏血氧仪的开发

NJL5501R的工作原理是测量红外光和红光的反射光，所以脉搏血氧仪不用夹住指尖等身体部位，只需要贴上就可以简单测量。

2．采用了脉搏血氧仪要求的发光波长范围

NJL5501R的发光波长完全符合脉搏血氧仪要求的波长范围，所以测量精度很高。

3．脉搏血氧仪用的2波长光反射器的单片化

NJL5501R是行业界首次把2个LED和光电晶体管集成单片。

    【性能】

●发光波长： 660nm ±3nm （红光）； 940nm ±10nm（红外光）

●输出电流： 1.0mA ～ 4.3mA（红光）； 145μA ～ 580μA (红外光)

●封装：COB封装（1.9mm×2.6mm×0.8mm）

●无铅、无卤化物

●对应RoHS规格

   【应用】

脉搏血氧仪（测量血氧饱和度）

脉搏波血压计

   【生产计划】

样片发放：已从2013年4月开始

生产计划：预计从2013年5月开始
