Vishay推出超小尺寸的双向对称单线ESD保护二极管
来源:华强电子网 作者:—— 时间:2013-08-16 10:39

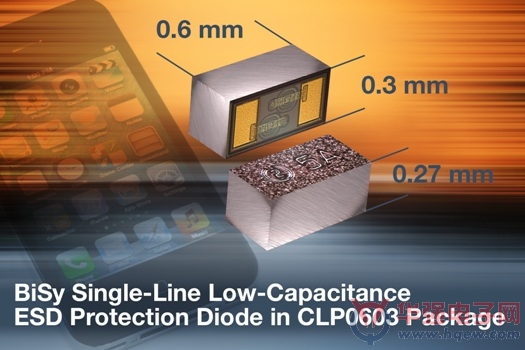

日前,Vishay Intertechnology, Inc.宣布,发布用于便携式电子产品的采用超小尺寸CLP0603封装的新款双向对称(BiSy)单线ESD保护二极管---VBUS05A1-SD0。它的尺寸只有0.6mm x 0.3mm,高度为0.27mm,并具有低电容和低泄漏电流,可保护高速数据线免受瞬态电压信号的破坏。
VBUS05A1-SD0使用业内最小的0603(公制单位)芯片级封装,比1006(公制单位)尺寸的封装节省3倍的电路板空间。由于其短引线和小封装尺寸,二极管的线路电感非常低,从而能够在最小过冲或下冲的情况下钳位ESD冲击这样的快速瞬态。
VBUS05A1-SD0的负载电容非常低,只有不到0.8pF,可被用来保护便携式游戏机、数码相机、MP3播放器和移动电话中的HDMI、USB 3.0和Thunderbolt端口。在5.5V工作电压下,器件的最大泄漏电流小于0.1μA,在1mA下的典型击穿电压为8.8V,2.5A下的最高钳位电压为18V。
VBUS05A1-SD0可以在±13kV(空气或接触放电)下对一条数据线提供符合per IEC 61000 4 2要求的瞬态保护。器件无铅,无卤素,符合RoHS及Vishay的“绿色”标准。
新款VBUS05A1-SD0现可提供样品,将在2013年4季度实现量产,大宗订货的供货周期为八周。
