几种真实设计环境中的系统设计

        对基于SoC系统设计正确方法的争论非常激烈。是传统的寄存器传送级(RTL)流程?还是C语言行为模型的高级综合?减少了代码生成的知识产权(IP)重用方法又怎样呢?

       对于设计团队应该怎样从需求分析到制造实现，每个专家都有自己的观点。每一观点都基于自己的偏好，过去的经验，或者——EDA供应商本身会考虑产品供货情况。但是在很多真实环境中，所有这些观点可能都是不相干的。

        原因很简单：大部分系统设计——据网站embedded、com最近的一项研究，55%的设计并不是新设计。它们实际上是对某类现有设计的修改。这一事实意味着，实际设计过程不仅仅取决于某些方法专家的建议，而且还要考虑需求的变化特性，以及设计团队能够得到的数据。结果可能是从形式驱动的修订过程，直至彻底的修改，甚至还有不可预测的改动等。通常是，结果实际对整个系统重新设计：不是因为改动的范围，而是因为没有重用规划，也没有能够管理改动的方法。

       在本文中，我们将与方法专家和实际设计人员进行讨论，当系统需求变化时，到底会怎样，有没有一种一致的方法。然后，我们将在几种真实设计环境中应用这种工作方法，通过它来建议应采用怎样的设计过程，怎样使其更好的工作。

      一些分类

      至少在三种不同的环境下会出现衍生设计(图1 )。最明显的是，现有设计的一系列需求变化定义了新项目后：例如，新功能、新外设，或者新的性能指标等。

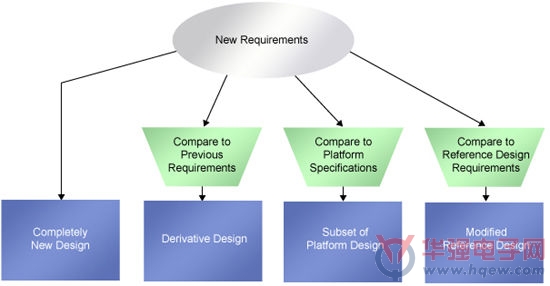

图1.衍生设计分类

      而至少还有其他两类。一类是使用平台设计，例如谷歌的Android平台。Cadence的系统开发包产品市场集团总监Frank Schirrmeister特别指出了德州仪器的开放多媒体应用平台(OMAP)，这是一个很好的例子。他观察到，OMAP平台定义的扩展平台几乎含有应用领域中能够想到的所有系统。设计团队通过把未使用的模块拿到平台之外来产生某种例化，在某些情况下，重新优化得到的设计。

       第三类是相关的：使用参考设计。这一过程实际上是衍生设计的一个例子，但却是重要的方法，它不同于自己修改现有设计，也不同于应用一个平台。

        对于这三种情形，只有第一种可以被分类为衍生设计。基于平台的设计和基于参考的设计一般被认为是新设计。但所有这三种都有共同的特性。它们从一个已经完成的设计开始，然后，针对现有规范来对比新设计需求。它们找到与现有设计的不同，然后进行实施。
