频率步进雷达系统的仿真与测试
来源:电子工程专辑 作者:—— 时间:2013-10-14 11:47
仿真SFR系统

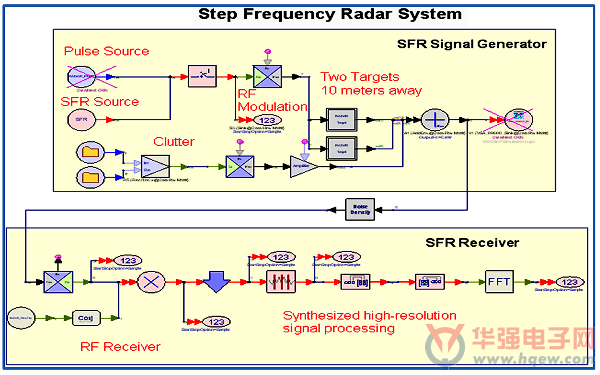

以图2所示的基本SFR设计为例。在信号发生器中,SFR信号源后面是射频调制器,因此使用两个目标模型和一个杂波模型。在SFR接收机输入端,接收到的信号包括目标回波和杂波。
图2:使用Agilent SystemVue电子系统级设计平台执行此SFR仿真实例。

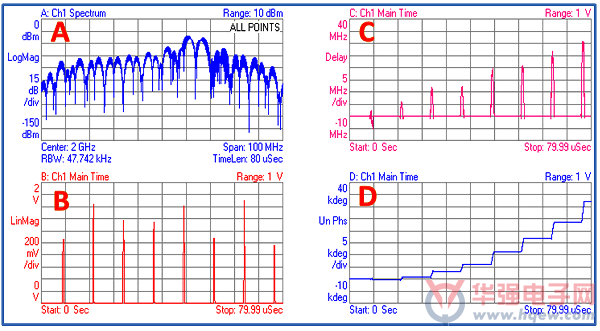

如图3所示,在SFR输入端测量接收到的信号。请注意:图3C的频率与时间图与预期的SFR信号(使用上述载波频率计算方法)一致。展开相位也符合预期。此外,仿真显示SFR接收机运行良好。
图3:接收机输入端测得的已接收频率步进雷达信号的频谱(A)、反映目标回波随机特性以及杂波特性的波形幅度(B)、已接收信号的跳频(C)和扩展相位(D)。

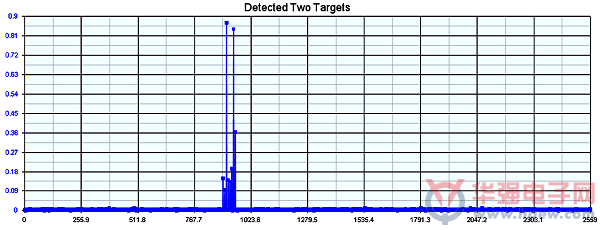

图4显示,使用这个高分辨率频率步进雷达设计,我们可以轻松探测两个紧邻的目标。要使用脉冲雷达探测同样两个目标,脉宽必须至少增加8倍,导致系统成本大幅增加。
图4:使用高分辨率频率步进雷达设计探测两个相邻的目标。
